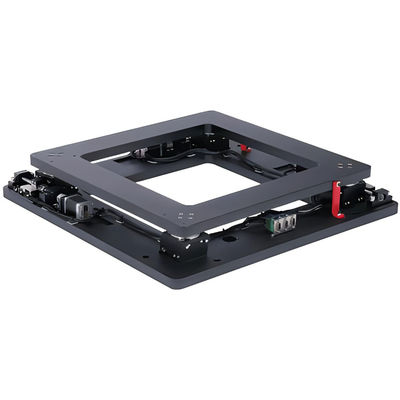

YK-XXY450 XXY UVW XYR High Precision Alignment Plantform voor automatische bewegingscontrole

1. Overzicht van de producten

Het positioneringsplatform kan in vier soorten worden onderverdeeld: XYθ-positioneringsplatform, UVW-positioneringsplatform, XXY-positioneringsplatform en XXYY-positioneringsplatform.

Het is samengesteld uit besturingseenheden en fijnsturingseenheden die respectievelijk de beweging in de richting X en Y regelen,om het doel te bereiken van de plaats en hoek van het werkstuk op het werkplatform aan te passenHet positioneringsplatform wordt voornamelijk gebruikt in automatiseringstoepassingen met hoge snelheid en hoge precisie, zoals wafer snijden, verpakkingsdetectie, pcb-productie blootstellingsmachine, enz..

De specifieke indeling is als volgt:

XYθ Positioneringsplatform

Het is gemaakt van een X-richting en een Y-richting bewegingsbesturingseenheden, en een roterende mechanisme aan de bovenkant.Het kan de positionering en hoek controle van het werkstuk op het XY-vlak te bereiken, terwijl de hoek van het object is ook juistDe nauwkeurigheid is hoger dan de gewone positioneringsplatformen.

UVW-positioneringsplatform:

UVW-positioneringsplatform: bestaande uit 2 sets bewegingscontrolemodules in de X-richting en 1 set bewegingscontrolemodule in de Y-richting, plus een rotatiecontroleaxis aan de bovenkant.Het UVW-positioneel platform kan draaien op basis van elk punt op het werkvlak, terwijl horizontaal in elke richting op het platform bewegen.Het UVW-positioneringsplatform heeft de voordelen van hogere nauwkeurigheid en sterkere structurele stijfheid in vergelijking met de drieassige XYθ-structuur. Zeer geschikt voor installatie ruimte gevoelige toepassingen scenario's.

XXY-positioneel platform:

XXY-platform: Het bestaat uit twee sets bewegingscontrolemodules in de X-richting, één set bewegingscontrolemodules in de Y-richting en een vrije asbewegingscontrolemodule.Het kan verschillende rotatiehoeken θ genereren terwijl het in elke XXY richting beweegt, en de nauwkeurigheid is erg hoog.

Positioneringsplatform XXYY:

XXYY-paringsplatform: bestaande uit twee sets X-asbewegingscontrolemodules en twee sets Y-asbewegingscontrolemodules.,snelheid en stijfheid.

Als mechanisch uitvoeringsonderdeel in een zeer nauwkeurig positioneringssysteem wordt het op grote schaal gebruikt in industriële automatiseringstoepassingen die extra hoge precisie vereisen, zoals halfgeleider,testapparatuur, machines voor de productie van LCD- en optische producten (optische vezels, optische lenzen, enz.), belichtingsmachines, bindmachines, maskerdrukmachines, WAFER-positioneringsmachines, onderdeleninstallatie,PCB-boormachineDeze toepassingen zijn de meest voorkomende toepassingen voor precisie-positioneringsplatforms.en meer en meer innovatieve toepassingen zullen worden ontworpen met de ontwikkeling van de automatiseringsindustrie.

2Producten Hoogtepunten

Hoge nauwkeurigheid

Van ±1 tot ±10 μm precisie van de positie aanpassing garandeert een hoge prestaties van de klant toepassingen

Hoge betrouwbaarheid

Tot 80000 uur gemiddelde levensduur toont een grote betrouwbaarheid van de platforms in automatiseringstoepassingen

Gemakkelijk te gebruiken

Een eenvoudige applicatieinterface maakt het platform gemakkelijk te bedienen en snel te integreren in klanttoepassingen

Lange garantie

Tot 3 jaar garantie zorgt ervoor dat de klant geen zorgen heeft over de service.

Flexibel aanpassen

Hoge kwaliteit en snelle flexibele aanpassing op basis van de behoeften van de klant

2. Naamgeving Regels

3. Hoofdprestatiespecificaties

3Mechanische afmetingen (mm)
