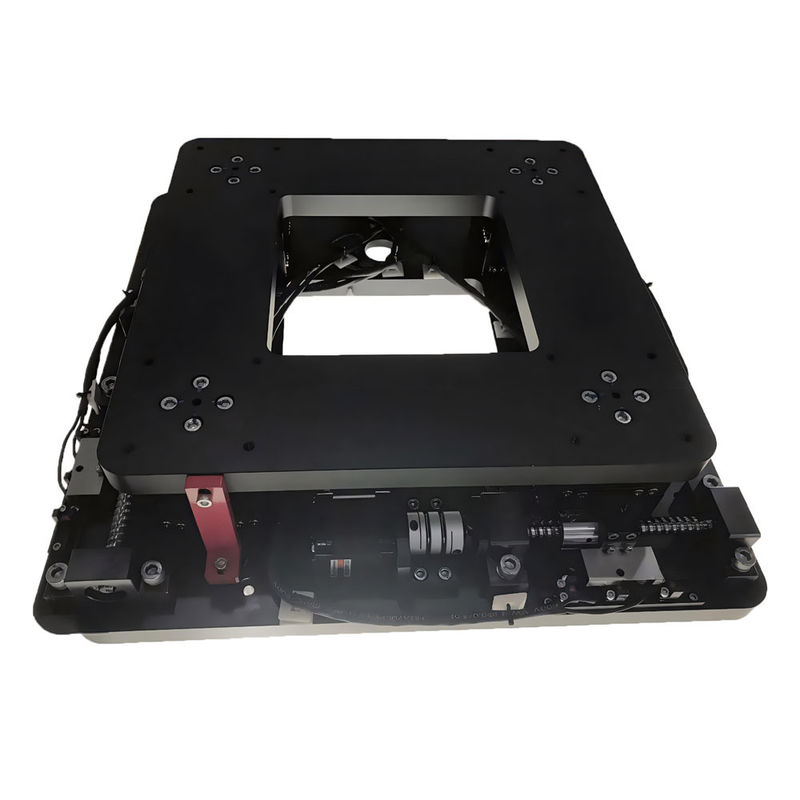

YK-XXY200 XXY UVW XYR High Precision Alignment Plantform voor automatische bewegingscontrole

1. Overzicht van de producten

Het positioneringsplatform kan in vier soorten worden onderverdeeld: XYθ-positioneringsplatform, UVW-positioneringsplatform, XXY-positioneringsplatform en XXYY-positioneringsplatform.Het is samengesteld uit besturingseenheden en fijnsturingseenheden die respectievelijk X- en Y-richtingsbewegingen regelen., om de plaats en hoek van het werkstuk op het werkplatform aan te passen.Het positioneringsplatform wordt voornamelijk gebruikt in automatiseringstoepassingen met hoge snelheid en hoge precisie, zoals wafers snijden, verpakkingsdetectie, PCB-exposeringsmachine, enz.

XYθ Positioneringsplatform:
Het is gemaakt van een X-richting en een Y-richting bewegingsbesturingseenheden, en een roterende mechanisme aan de bovenkant.Het kan de positionering en hoek controle van het werkstuk op het XY-vlak te bereiken, terwijl de hoek van het object is ook juistDe nauwkeurigheid is hoger dan de gewone positioneringsplatformen.

UVW-plattform:

Bestaande uit 2 sets bewegingscontrolemodules in de X-richting en 1 set bewegingscontrolemodule in de Y-richting, plus één rotatiecontrolemax aan de bovenkant.Het UVW-positioneel platform kan draaien op basis van elk punt op het werkvlak, terwijl horizontaal in elke richting op het platform bewegen.Het UVW-positioneringsplatform heeft de voordelen van hogere nauwkeurigheid en sterkere structurele stijfheid in vergelijking met de drieassige XYθ-structuur. Zeer geschikt voor installatie ruimte gevoelige toepassingen scenario's.

Platform XXY:

Het bestaat uit twee sets bewegingscontrolemodules in de X-richting, één set bewegingscontrolemodules in de Y-richting en een vrije asbewegingscontrolemodule.Het kan verschillende rotatiehoeken θ genereren terwijl het in elke XXY richting beweegt, en de nauwkeurigheid is erg hoog.

XXYY-paringsplatform:

Het is het meest ingewikkelde positioneringsplatform met de hoogste nauwkeurigheid, snelheid en stijfheid.

Toepassingen:

Als mechanisch uitvoeringsonderdeel in een zeer nauwkeurig positioneringssysteem wordt het op grote schaal gebruikt in industriële automatiseringstoepassingen die extra hoge precisie vereisen, zoals halfgeleider,testapparatuur, machines voor de productie van LCD- en optische producten (optische vezels, optische lenzen, enz.), belichtingsmachines, bindmachines, maskerdrukmachines, WAFER-positioneringsmachines, onderdeleninstallatie,PCB-boormachine, LCD-verlichtingsonderzoek, snijmachines, plakfilmmachines (LCD/FPC), online-drukmachines, enz.

2Producten Hoogtepunten

Rich Size Structures

Het bestaande holle en solide ontwerp van XXY op het platform, dat kan voldoen aan de verschillende ontwerpbehoeften van de gebruiker.

Slank en klantgericht ontwerp

Bespaart ruimte MINI Stage xyθ modulaire structuur om de dunne en lichte instellingen van geen middelgrote stoel te realiseren.

Het ontwerp van de holle structuur kan worden gebruikt als een optische inspectie-inrichting of een toonhoogte tester.

Voeg het smeersysteem toe aan elke bewegingsbaan om de levensduur en nauwkeurigheid van het gebruik van het platform te verbeteren.

Materialen worden met ultra-koude behandeling behandeld om effectief varianten te voorkomen, waardoor de levensduur, kwaliteit en efficiëntie sterk worden verbeterd.

Hoge nauwkeurigheid

Van ±1 tot ±10 μm precisie van de positie aanpassing garandeert een hoge prestaties van de klant toepassingen

Hoge betrouwbaarheid

Tot 80000 uur gemiddelde levensduur toont een grote betrouwbaarheid van de platforms in automatiseringstoepassingen

Gemakkelijk te gebruiken

Een eenvoudige applicatieinterface maakt het platform gemakkelijk te bedienen en snel te integreren in klanttoepassingen

Lange garantie

Tot 3 jaar garantie zorgt ervoor dat de klant geen zorgen heeft over de service.

Flexibel aanpassen

Hoge kwaliteit en snelle flexibele aanpassing op basis van de behoeften van de klant

2. Naamgeving Regels

3. Hoofdprestatiespecificaties

3Mechanische afmetingen (mm)
