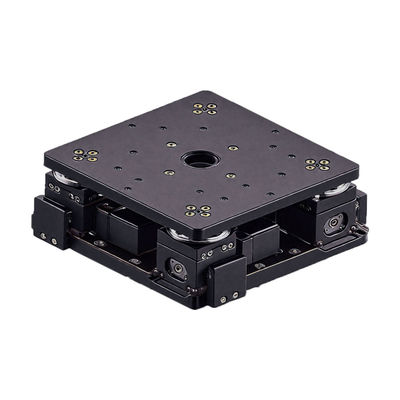

YK-XXY180 XXY UVW XYR High Precision Alignment Plantform voor automatische bewegingscontrole

1. Overzicht van de producten

Het XXY-positioneel platform is oorspronkelijk afkomstig uit Duitsland en heeft een frame (Frame) met een grote magnetische schakelaar voor het drukken van een naald.zodat het vaste glas aan de bovenkant kan worden gecombineerd met het onderste frameNa aankomst in Japan werd het omgedoopt tot het elektrische drie-assige UVW-positioneel platform.de gemeenschappelijke XY-vormpositiestructuur gecombineerd, en veranderde de oorspronkelijke magnetische schakelaar in een 3-assige of 4-assige bewegingsregelmodule bestaande uit een door motoren aangedreven geleidings- of dwarsgeleidingsstraal.

Het XXY-platform bestaat uit twee sets bewegingscontrolemodules in de X-richting, één set bewegingscontrolemodules in de Y-asrichting en een vrije asbewegingscontrolemodule.Het kan verschillende rotatiehoeken θ genereren terwijl het in elke XXY richting beweegt, en de nauwkeurigheid is erg hoog.

Normaal gesproken bestaat het platform uit hoogprecieze lineaire geleidingsrails, glijblokken, glijbanen, roosterregelaar en andere componenten, die de beweging en positionering kunnen realiseren.Als mechanisch uitvoeringsonderdeel in een hoogprecisie-positiesysteemHet wordt veel gebruikt in industriële automatiseringstoepassingen, die extra hoge precisie vereisen, zoals halfgeleiders, testapparatuur, LCD- en optische productiemachines (optische vezels,optische lens, enz.), belichtingsmachines, kleefmachines, maskedrukmachines, WAFER-positionering, onderdeelinstallatie, PCB-boremachine, LCD-lichtinspectie, snijmachine,plakker Filmmachines (LCD/FPC), online-drukmachines, enz.

2Producten Hoogtepunten

Hoge nauwkeurigheid

Op basis van onze rijke ontwerp- en verwerkings- en assemblageervaring kan de herhalingsnauwkeurigheid van standaardproducten 0,001 mm (1 μm) bereiken.

Hoge betrouwbaarheid

Tot 80000 uur gemiddelde levensduur toont een grote betrouwbaarheid van de platforms in automatiseringstoepassingen

Hoge mechanische stabiliteit

De verschillende schakels van Tianhan's koppelingsplatform assemblage, inclusief schroeven, motoren, lijnen,en verwerkingscomponenten om ze overal te testen en te verbeteren om de stabiliteit van het platform effectief te verhogen.

Snelle reactie

Met exclusieve R & D-algoritmeprocedures, verbeteren de algemene tempo snelheid en bieden uitstekende efficiëntie.

Automatische besturing

Het besturingssysteem van het positioneringsplatform maakt meestal gebruik van digitale besturingstechnologie, die automatisering en intelligente besturing en beheer kan realiseren, de kunstmatige bedrijfsintensiteit kan verminderen,en de productie-efficiëntie en de productkwaliteit te verbeteren.

Gemakkelijk te gebruiken

Een eenvoudige applicatieinterface maakt het platform gemakkelijk te bedienen en snel te integreren in klanttoepassingen

Lange garantie

Tot 3 jaar garantie zorgt ervoor dat de klant geen zorgen heeft over de service.

Flexibel aanpassen

Hoge kwaliteit en snelle flexibele aanpassing op basis van de behoeften van de klant

2. Naamgeving Regels

3. Hoofdprestatiespecificaties

3Mechanische afmetingen (mm)
