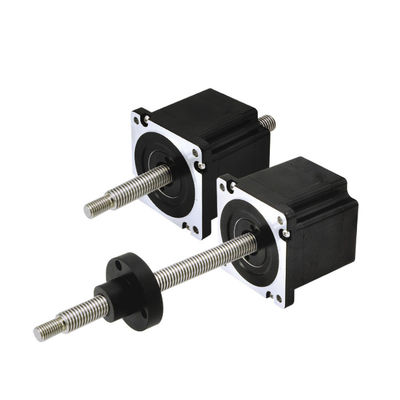

86LHS Series Six Wires 2000N Force 2 Phase Nema34 Geen Captive External Nut Hybrid lineaire Stepper Motors Lineaire Accuators

Merknaam:	PRMCAS
Modelnummer:	86LHS SIX Draden zonder Captive& Extern Nut Series
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema34, 86mm

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

1.3/3.12/5.47A

Aanbevolen belastinglimiet:

2000N@10rps

Draden:

Hoogtepunten:

Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

NEMA34 lineaire hybride stappenmotor

Productbeschrijving

1Hybride lineaire stappenmotoren
Hybride lineaire stappenmotor zet de rotatiebeweging om in een lineaire beweging.automatiseringstoepassingenDe volgende zijn enkele van de meest voorkomende toepassingen van hybride lineaire motoren.

3D-printer: In een 3D-printer wordt de schroefmotor gebruikt om de lineaire beweging van de gedrukte kop in verschillende richtingen te regelen, waardoor lagen van stapelen en het creëren van driedimensionale objecten worden bereikt.
Geautomatiseerde productielijn: De schroefmotor wordt in de productielijn gebruikt voor het verwerken, monteren en plaatsen van materialen en zorgt voor een zeer nauwkeurige positionering en besturing.
Medische apparatuur: In de medische sector wordt de schroefmotor gebruikt om de beweging van medische apparatuur, zoals röntgenapparatuur, CT-scanner en chirurgische robot, te regelen.
Textielapparatuur: Textielmachines moeten de beweging van stoffen, zoals weefmachines en naaimachines, beheersen om een nauwkeurige weefselverwerking en naaitoepassingen te bereiken.
Vervaardiging van halfgeleiders: In de halfgeleiderindustrie wordt de schroefmotor gebruikt om de nauwkeurige werking van halfgeleiderapparatuur, zoals apparatuur voor de productie van printplaten, te regelen.
Montage van elektronische apparatuur: Tijdens het elektronische productieproces wordt de schroefmotor gebruikt om lineaire componenten te assembleren, zoals de LCD-paneelassemblage en de positionering van de printplaat.
Wetenschappelijk onderzoeksmateriaal: In laboratorium- en wetenschappelijk onderzoek worden schroefmotoren gebruikt om de lineaire beweging van instrumenten te regelen, zoals de instelling van de brandpuntsafstand van een microscoop, en de beweging van monsters.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,

86LHS Series Six Wires 2000N Force 2 Phase Nema34 Geen Captive External Nut Hybrid lineaire Stepper Motors Lineaire Accuators 0
Algemene specificaties

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	± 0,09°
Grootte	Nema34, 86mm
Isolatiegraad	500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Temperatuurverhoging	Minder dan 80°C (nominale stroom)
Oppervlaktemperatuur	Max.toegelaten 100°C
Vochtigheidsbereik	20% tot 90% RH
IP-klasse	IP40
Certificaten	RoHS, CE, CCC

3. HVervaardiging van elektrische motoren

Modelnaam	Bedrading	Nominale spanning	Geclassificeerd Stroom	Weerstand/fase	Inductievermogen /fase	Energieverbruik	Temperatuur.	Gewicht	Isolatie Resistentie
86LHS5474	Bipolair	2.85V	5.47A	0.52Ω	2.86mH	31.2W	75°C	20,3 kg	20MΩ
86LHS3124		5V	3.12A	1.6Ω	8.8mH
86LHS1304		12V	1.3A	9.23Ω	51 mH
86LHS3126	Unipolair	5V	3.12A	1.6Ω	4.4 mH
35LHS1306	Unipolair	12V	1.3A	23.0Ω	25.5 mH

Opmerking: Aanpassing van motorspecificaties beschikbaar.

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
3	φ15.88	0.0127	2.54
B.	φ15.88	0.015875	3.175
Y	φ15.88	0.0635	12.7
Z.	φ15.88	0.127	25.4

4Mechanische afmetingen (in mm)

Mechanische tekeningen van het type buitenste moer als hieronder,

86LHS Series Six Wires 2000N Force 2 Phase Nema34 Geen Captive External Nut Hybrid lineaire Stepper Motors Lineaire Accuators 1

Geen mechanische tekeningen van het onderstaande type.

86LHS Series Six Wires 2000N Force 2 Phase Nema34 Geen Captive External Nut Hybrid lineaire Stepper Motors Lineaire Accuators 2

5Kracht- en polssnelheidscurves

6. Bedrading
86LHS Series Six Wires 2000N Force 2 Phase Nema34 Geen Captive External Nut Hybrid lineaire Stepper Motors Lineaire Accuators 4
