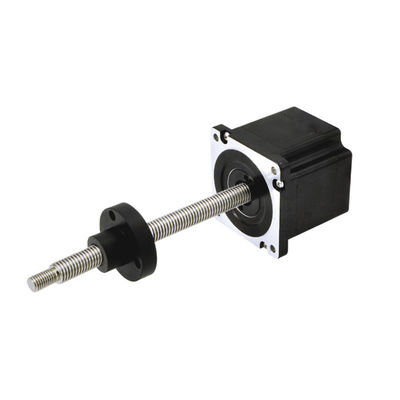

1Hybride lineaire stappenmotoren

De hybride lineaire stappenmotor bestaat uit aandrijvingsmotoren, vertragingsaandrijvingen, schroeven, moeren, leidingen, duwtanden, glijbanen, veer, schelpen en turbine, micro-controleschakelaar, enz.
Hybride lineaire stappenmotor is een nieuw lineair beweging uitvoerend beweging beheer product, het omzetten van de ronde rotatie beweging in lineaire beweging.

Over het algemeen is de standaard slag van de elektrische schroef 100,150, 200, 250, 300, 350, 400 mm, terwijl bijzondere slagvereisten kunnen worden ondersteund door flexibele aanpassing.De hybride lineaire stappenmotoren kunnen worden ontworpen met verschillende schroefleidingen volgens verschillende toepassingsbelastingen.

De maximale stuwkracht van de hybride lineaire stapsmotoren kan tot 20kN bereiken, de snelheid zonder belasting is normaal gesproken 4 ~ 45 mm / speciale lineaire snelheid kan ook worden aangepast.
Het gebruik van een hybride lineaire stappenmotor als uitvoeringsmiddel kan niet alleen het gas/vloeistofbronapparaat en de hulpapparatuur verminderen die nodig zijn voor het gebruik van pneumatische en hydraulische druk,Maar ook het gewicht van het uitvoeringsorgaan verminderen..

Hybride lineaire stappenmotoren zijnveel gebruikt in automatiseringstoepassingen, zoals elektronische productiemachines, halfgeleiderproductie, medische apparatuur, testplatformen, fabrieksautomatisering, enz.

De belangrijkste voordelen van onze hybride lineaire stappenmotoren zijn als hieronder,

• Hoge precisie van lineaire beweging en 100% stilstaan zonder trillingen.
• Hoge laadcapaciteit en snelle reactie.
• Hoge gladheid en laag geluid.
• Breed toepassingsgebied, goedgekeurde betrouwbaarheid en lange levensduur.
• Eenvoudig te gebruiken en flexibel aan te passen, aftersales diensten.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,


Algemene specificaties


3. HVervaardiging van elektrische motoren

Opmerking: Aanpassing van motorspecificaties beschikbaar.

4Mechanische afmetingen (in mm)

5.Kabels


6. Modelkeuzegids

Bij de keuze van hybride lineaire motoren moeten de volgende factoren in aanmerking worden genomen.

Elektrische grootte selectie (krachtvraag):

De grootte en maximale stuwkracht van de motor, en de bovenste grenswaarde van de belasting.

Na de keuze van de juiste motor en de juiste afmeting op basis van de stuwkracht moet de juiste gids ook rekening houden met snelheid en versnelling.De snelheid van de hybride lineaire stappenmotor is omgekeerd evenredig aan de stuwkracht, d.w.z. het verhogen van de werkingssnelheid van de motor zal de stuwkracht van de schroefmotor dienovereenkomstig verminderen.Verwijst u naar een andere referentie.

Hoewel deze twee stappen een basis vormen voor de keuze van de schroefmotor, moeten ook andere variabelen rekening houden met de werkcyclus, de levensduur van het systeem, omgevingsfactoren, herhaalde plaatsingsnauwkeurigheidaanvaardbare ruggaten, vereisten voor versnelling/vertraging, rijomstandigheden, niveaus, niveaus of verticale installatie.

Aangezien veel variabelen van invloed zijn op de keuze van schroefmotoren, wordt het ten zeerste aanbevolen dat gebruikers feitelijke tests uitvoeren voordat modellen voor uw toepassing worden afgerond.
