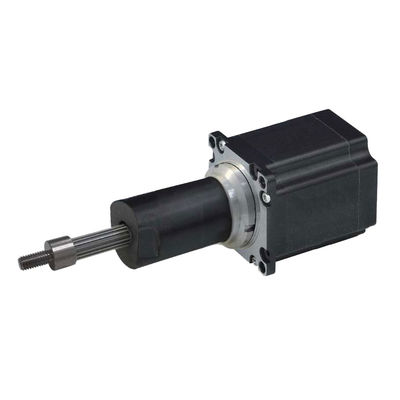

57LHS Series Double Stack Four Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire Stepper Motors Lineaire Accuators

Merknaam:	PRMCAS
Modelnummer:	57LHS Double Stack Four Wires Captive Series (Dubbele stapel met vier draden)
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema 23, 57 mm.

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

0.9/2.16/3.32A

Aanbevolen belastinglimiet:

Draden:

Hoogtepunten:

Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

2 fase lineaire hybride stappenmotoren

Productbeschrijving

1. Overzicht van de producten

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,

57LHS Series Double Stack Four Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 0
Algemene specificaties

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	± 0,09°
Grootte	Nema23, 57 mm.
Isolatiegraad	500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Temperatuurverhoging	Minder dan 80°C (nominale stroom)
Oppervlaktemperatuur	Max.toegelaten 100°C
Vochtigheidsbereik	20% tot 90% RH
IP-klasse	IP40
Certificaten	RoHS, CE, CCC

3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

Modelnaam	Bedrading	Nominale spanning	Geclassificeerd Stroom	Weerstand/fase	Inductievermogen /fase	Energieverbruik	Temperatuur.	Gewicht	Isolatie Resistentie
57LHS3324	Bipolair	3.25V	3.32A	0.98Ω	1.33mH	14W	75°C	352 g	20MΩ
57LHS2164		5V	2.16A	2.31Ω	6.6mH
57LHS0904		12V	0.9A	13.33Ω	45.1mH

Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
Een	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Mechanische afmetingen (in mm)

Mechanische tekeningen van het onderstaande type,
57LHS Series Double Stack Four Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 1

Opmerking: Bovenstaande A,B beschikbare aanpassingsinformatie is als hieronder weergegeven:

Afstandscode	Afstand (mm)	A (mm)	B (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5Kracht- en polssnelheidscurves
57LHS Series Double Stack Four Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 2

6. Bedrading
