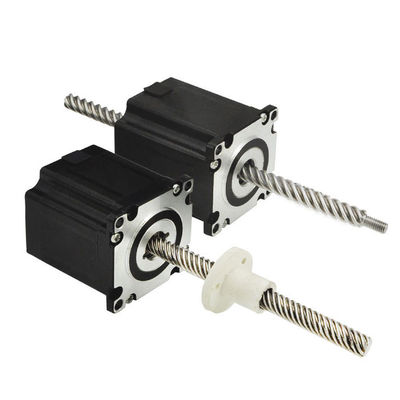

Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor
  • naam

Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor

Merknaam: PRMCAS
Modelnummer: 57LHS Vier draden dubbelstapel serie
MOQ: ≥50PCS
Verpakking: 1 stuks per karton
Betalingsvoorwaarden: T/T op bedrijfskontobasis
Gedetailleerde informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE, ROHS, CCC
Grootte van het frame:
Nema 23, 57 mm.
Fase:
Fase 2
Staphoek:
10,8°
HOEKnauwkeurigheid:
00,09°
Nominale stroom:
0.9/2.16/3.32A
Aanbevolen belastinglimiet:
990N
Draden:
4
Hoogtepunten:
Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid
Aanpassing:
Ondersteund
Levering vermogen:
10000 stuks per maand
Markeren:

Nema23 dubbelstapel stappenmotor

,

In gevangenschap gebruikte dubbelstapel-stapmotor

,

Captive 2-fase 4-draadstapmotor

Productbeschrijving


1Voordelen van de toepassing van hybride lineaire stappenmotoren

  • Hoge nauwkeurigheid

De schroefmotor is een motor met een hoge precisie, omdat de schroeftransmissie snel de positie van de motor kan veranderen, waardoor een hoge precisie wordt bereikt.Het wordt veel gebruikt op verschillende gebieden, CNC-gereedschapsmachines, geautomatiseerde apparatuur en andere gebieden.

  • Stabiel functioneren

De werking van de schroefmotor is zeer stabiel omdat er een combinatie van schroef en rails voor de transmissie wordt gebruikt..Dit maakt de schroefmotor ook tot een van de onmisbare onderdelen van veel productieapparatuur.

  • Laag geluid

In vergelijking met andere motoren is het geluidsniveau van de schroefmotor veel lager.De gecombineerde structuur van de schroef en het spoor kan het geluid tijdens de transmissie effectief verminderen.

  • Lange levensduur

De levensduur van de schroefmotor wordt ook beschermd door mechanische onderdelen, met name onderhoud, onderhoud,en vervangende onderhoudswerkzaamheden kunnen tijdig worden afgehandeld, waardoor de levensduur verder kan worden verlengd en de onderhoudskosten in het productieproces kunnen worden verlaagd.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,

Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor 0
Algemene specificaties

Staphoek1.8° (2e fase)
Steevenhoek nauwkeurigheid± 0,09°
GrootteNema23, 57 mm.
Isolatiegraad500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte500 VAC voor 1 minuut
TemperatuurverhogingMinder dan 80°C (nominale stroom)
OppervlaktemperatuurMax.toegelaten 100°C
Vochtigheidsbereik20% tot 90% RH
IP-klasseIP40
CertificatenRoHS, CE, CCC


3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

ModelnaamBedrading

Nominale spanning

Geclassificeerd

Stroom

Weerstand/fase

Inductievermogen

/fase

EnergieverbruikTemperatuur.Gewicht

Isolatie

Resistentie

57LHS3324

Bipolair

3.25V3.32A0.98Ω1.33mH14W75°C352 g20MΩ
57LHS2164

5V

2.16A

2.31Ω6.6mH
57LHS0904

12V

0.9A

13.33Ω45.1mH


Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,


CodeAfmetingen van de draad van de schroefdraad in mm
diameterstaplood
Eenφ9.530.00793751.5875
Tφ9.530.0211664.22
Sφ9.530.0105842.1168
3φ9.530.01272.54
1φ9.530.02545.08
2φ9.530.050810.16


4Mechanische afmetingen (in mm)

Geen mechanische tekeningen van het onderstaande type.
Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor 1
 Mechanische tekeningen van het type buitenste moer als hieronder,
  Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor 2
5Kracht- en polssnelheidscurves
Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor 3

6. Bedrading
Nema23 Captive Double Stack Stepper Motor 990N Kracht 2 Fase 4 Draad Stepper Motor 4
