Lineaire hybride stappenmotor

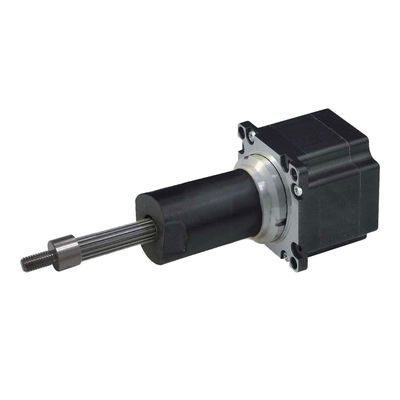

57LHS Series Six Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire stappenmotoren lineaire accuatoren

Alle Categorieën

Spoorplanetaire versnellingsbak

Helicale planetaire versnellingsbak

Lineaire hybride stappenmotor

Neem contact met ons op

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contact opnemen

57LHS Series Six Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire stappenmotoren lineaire accuatoren

Merknaam:	PRMCAS
Modelnummer:	57LHS Six Wires Captive Series
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema 23, 57 mm.

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

0.54/1.3/2.0A

Aanbevolen belastinglimiet:

Draden:

Hoogtepunten:

Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

990N lineaire hybride stappenmotor

Productbeschrijving

1. Captive hybride lineaire stappenmotor Overzicht

De captive hybride lineaire stappenmotoren zijn gespecialiseerd in hoge precisie, hoge gladheid, lage verwarming, snelle respons, laag geluid, enz.veel gebruiktin de sectoren industriële automatisering, zoals medische apparatuur, elektronische machines, testapparatuur, visuele inspectieapparatuur, halfgeleiderproductieapparatuur, telecommunicatie, enz.

Voordelen van Kaifull-gecaptive lineaire motorenzijn zeer betrouwbaar, zeer krachtig, langdurig, klein, glad en lawaaivrij en zeer efficiënt, snel reageren, enz.

Door het gebruik van TOP-niveau materialen van motor en smeermiddelen is de motor grotendeels onderhoudsvrij.

Ook Flexible aanpassing ook ondersteund op basis van de vereisten van de klant, zoals motor grootte, lengte van de motor lichaam, schroef lood, slag, kracht etc.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,

57LHS Series Six Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire stappenmotoren lineaire accuatoren 0
Algemene specificaties

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	± 0,09°
Grootte	Nema23, 57 mm.
Isolatiegraad	500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Temperatuurverhoging	Minder dan 80°C (nominale stroom)
Oppervlaktemperatuur	Max.toegelaten 100°C
Vochtigheidsbereik	20% tot 90% RH
IP-klasse	IP40
Certificaten	RoHS, CE, CCC

3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

Modelnaam	Bedrading	Nominale spanning	Geclassificeerd Stroom	Weerstand/fase	Inductievermogen /fase	Energieverbruik	Temperatuur.	Gewicht	Isolatie Resistentie
57LHS2004	Bipolair	3.25V	2.0A	1.63Ω	3.5 mH	13W	75°C	511 g	20MΩ
57LHS1304		5V	1.3A	3.85Ω	10.5 mH
57LHS0544		12V	0.54A	22.2Ω	47 mH
57LHS1306	Unipolair	5V	1.3A	3.85Ω	5.3mH
57LHS0546	Unipolair	12V	0.54A	22.2Ω	23.6mH

Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
Een	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Mechanische afmetingen (in mm)

Mechanische tekeningen van het onderstaande type,
57LHS Series Six Wires 990N Force 2 Phase Nema23 Captive Hybrid lineaire stappenmotoren lineaire accuatoren 1

5Kracht- en polssnelheidscurves

6. Bedrading
