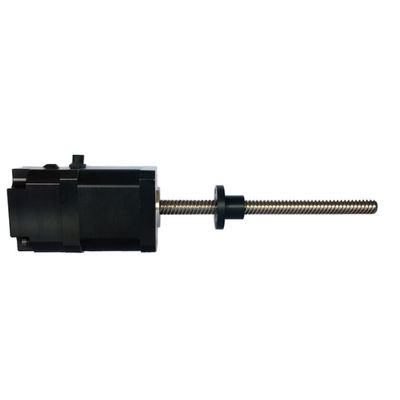

1. Hybride lineaire motor overzicht
Het principe van de motor: de motor zelf is een traditionele stappenmotor, maar de uitgangsas is een schroef geïntegreerd met de moer,dus de rotatiebeweging van de motor wordt omgezet in een lineaire beweging van een moerDoor de verbindingsbelasting wordt de rechte lijnbeweging van de belasting bereikt.

Een aantal van de hybride lineaire stappenmotor product kenmerken als hieronder,

• Hoge precisie, positioneringsnauwkeurigheid van 0,1 μm

Omdat het transmissiemechanisme het precisieverlies door interpolatie vermindert, en de positioneringsnauwkeurigheid, herhalende nauwkeurigheid,en absolute nauwkeurigheid zijn hoger dan de reguliere stappenmotorenDe positioneringsnauwkeurigheid van de motor kan tot 0,1 μm bereiken, terwijl de reguliere stappenmotor 2 ~ 5 μm kan doen.

• Hoge snelheid, tot 300 m/min

Het contrast tussen snelheid en versnelling toont aan dat de hybride lineaire motor aanzienlijke voordelen heeft: de snelheid van de lineaire stapsmotor kan 300 m/min bereiken, de versnelling is 10 g;de snelheid van de rolskroef is 120 m/minBovendien is de snelheid van de hybride lineaire stappenmotor minder.

• Hoge levensduur, eenvoudig onderhoud

De hybride lineaire stappenmotor heeft een installatiegat tussen de motor en de vaste onderdelen.Er is geen verandering in de positionering nauwkeurigheid van de beweging van de bewegingDe rolschroef kan geen nauwkeurigheid garanderen bij een hogesnelheidsschakeling. Door hogesnelheidswrijving wordt de schroefmoer versleten.de nauwkeurigheidsvereisten van de beweging beïnvloedenIn de automobielindustrie is het gebruik van een rechte schroef niet meer mogelijk.

Hoofdtoepassingen:

• Mechanische aandrijver: schroefmotoren kunnen machines, zoals werktuigmachines, rechtstreeks aandrijven.
• Elektronica- en halfgeleiderapparatuur: de schroefmotor kan worden aangesloten op de elektronische apparatuur.
• Industriële automatisering: Schroefmotor kan worden gebruikt op het gebied van industriële automatisering, zoals robots, productielijnen, enz.
• Luchtvaart: Schroefmotoren kunnen worden gebruikt op het gebied van luchtvaart, zoals vliegtuigen, raketten, enz.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,


Algemene specificaties


3. 20LHS-serie HVervaardiging van elektrische motoren

Opmerking: Aanpassing van motorspecificaties beschikbaar.

4Mechanische afmetingen (in mm)

5. Bedrading
