Lineaire hybride stappenmotor

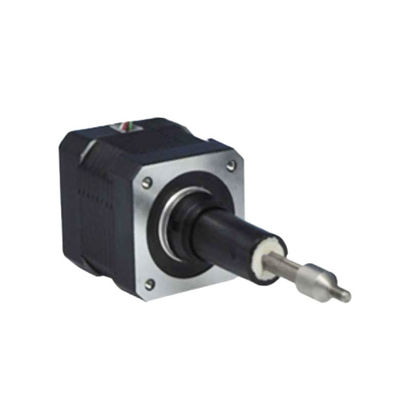

42LHS Series Four Wire Double Shaft 320N Force 2 Phase Nema17 Captive Hybrid lineaire Stepper Motors Lineaire Accuators

Alle Categorieën

Spoorplanetaire versnellingsbak

Helicale planetaire versnellingsbak

Lineaire hybride stappenmotor

Neem contact met ons op

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contact opnemen

42LHS Series Four Wire Double Shaft 320N Force 2 Phase Nema17 Captive Hybrid lineaire Stepper Motors Lineaire Accuators

Merknaam:	PRMCAS
Modelnummer:	42LHS Vier draden dubbel schacht captive serie
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema 17, 42 mm

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

0.55/1.3/2.6A

Aanbevolen belastinglimiet:

Draden:

Hoogtepunten:

Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

Nema17 lineaire hybride stapmotor

Productbeschrijving

1. Hybride lineaire motor overzicht

Een hybride lineaire stappenmotor is een precisie-transmissie-apparaat dat de roterende beweging van de motorrotor omzet in een lineaire beweging.Het maakt gebruik van de coördinatie van de schroefstaaf en de stapmotor om de rotatiebeweging van de stapmotor om te zetten in een lineaire beweging van de schroef, waardoor een nauwkeurige controle van de verplaatsing wordt bereikt.

De hybride lineaire stappenmotoren worden gekenmerkt door de voordelen van hoge precisie, hoge snelheid en hoge stijfheid.en de snelheid kan enkele meters bereiken of zelfs meer dan tien meter per minuutBovendien is het een krachtig draagvermogen, een eenvoudige structuur en handig en zelfs onderhoudsvrij.

Bij het selecteren van een hybride lineaire motor moet het juiste schroeftype en -specificaties worden gekozen om te voldoen aan verschillende toepassingsscenario's en belastingbehoeften, alsook de mechanische afmetingen,bestuurderstroom, enz.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,

42LHS Series Four Wire Double Shaft 320N Force 2 Phase Nema17 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 0
Algemene specificaties

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	± 0,09°
Grootte	Nema 17, 42 mm
Isolatiegraad	500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Temperatuurverhoging	Minder dan 80°C (nominale stroom)
Oppervlaktemperatuur	Max.toegelaten 100°C
Vochtigheidsbereik	20% tot 90% RH
IP-klasse	IP40
Certificaten	RoHS, CE, CCC

3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

Modelnaam	Bedrading	Nominale spanning	Geclassificeerd Stroom	Weerstand/fase	Inductievermogen /fase	Energieverbruik	Temperatuur.	Gewicht	Isolatie Resistentie
42LHS2604	Bipolair	2.33V	2.6A	0.9Ω	1.33mH	14W	75°C	352 g	20MΩ
42LHS1304		5V	1.3A	3.8Ω	6.6mH
42LHS0554		12V	0.55A	21.9Ω	45.1mH

Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
N	φ5.54	0.003048	0.6096
J	φ5.54	0.012192	2.4384
Q	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
P	φ6.35	0.0039688	0.79375
Een	φ6.35	0.0079375	1.58750
B.	φ6.35	0.0158750	3.17500
C	φ6.35	0.0317500	6.35

4Mechanische afmetingen (in mm)

Mechanische tekeningen van het type dubbele schacht in gevangenschap als hieronder,
42LHS Series Four Wire Double Shaft 320N Force 2 Phase Nema17 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 1

Opmerking: Bovenstaande A,B beschikbare aanpassingsinformatie is als hieronder weergegeven:

Afstandscode	Afstand (mm)	A (mm)	B (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5Kracht- en polssnelheidscurves
42LHS Series Four Wire Double Shaft 320N Force 2 Phase Nema17 Captive Hybrid lineaire Stepper Motors Lineaire Accuators 2

6. Bedrading
