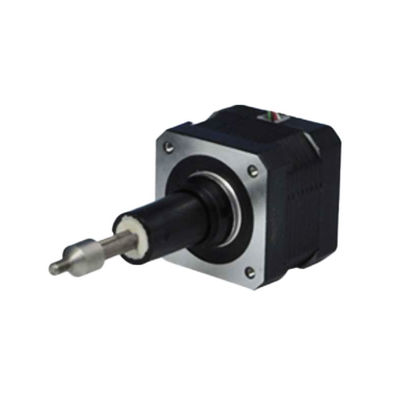

1. Hybride lineaire stappenmotor

Een hybride lineaire stappenmotor is een gebruikelijk lineair bewegingsbesturingsapparaat dat wordt gebruikt om rotatiebeweging om te zetten in lineaire verplaatsing.moeren en besturingssystemen.
Het apparaat van de schroefmotor heeft de kenmerken van hoge precisie, hoge laadcapaciteit en hoge betrouwbaarheid, dus wordt het op grote schaal gebruikt op het gebied van industrie en automatisering,met inbegrip van telecommunicatie, testapparatuur, industriële automatiseringscontrole, machine-gereedschapsproductie, medische apparatuur, 3D-printen, zonne-trackingsystemen, enz. om nauwkeurige positie- en snelheidscontrole te bereiken.

Toepassing:

Hybride lineaire motoren worden op grote schaal gebruikt in veel industriële en machine-toepassingen en zijn vooral geschikt voor gelegenheden waarbij lineaire bewegingscontrole vereist is.Hieronder worden enkele gebruikelijke toepassingsgebieden beschreven.:

• Lifttoestel: wordt gebruikt voor het tillen van platforms, liften, liften, enz.
• Geautomatiseerde apparatuur: materialen voor transport, assemblage, testen en verpakking voor automatiseringsproductielijnen.
• Medische apparatuur: medische bedden, chirurgische robots, CT-scanners, enz. vereisen nauwkeurige trainingsapparatuur.
• 3D-printen: Het wordt gebruikt om de precieze positie van de printkop te controleren om een driedimensionale structuur te bouwen.De hybride lineaire stapmotor kan efficiënte en nauwkeurige positiecontrole bereiken, dus het wordt veel gebruikt in 3D-printers.
• CNC-gereedschapsmachines: voor het snijden, frezen, boren en verwerken van materialen.met een vermogen van meer dan 10 W,In de CNC-machine wordt de schroefstapmotor gewoonlijk gebruikt om de positionering en de locatiecontrole te bedienen.het speelt een vitale rol bij de precisie van de verwerking en het voltooien van de kwaliteit van het product.
• Zonne-opsporingssysteem: automatische opsporing van de zonnepositie van zonnepanelen om meer zonne-energie te verkrijgen.
• Verpakkingsmachines: de hybride lineaire stappenmotor kan een zeer nauwkeurige positiebeheersing bieden en wordt daarom veel gebruikt in verpakkingsmachines.het kan worden gebruikt om operationele taken zoals positionering te beheersen, cilinderdruk, en om de nauwkeurigheid van de verpakking te verbeteren.

Selectie van hybride stappenmotor

Stap 1: Bij de keuze van de motorbasis worden de specificaties van de motor bepaald op basis van de belasting.Hoe groter de lading, hoe groter de versnelling, hoe hoger de eisen aan de stuwkracht van de motor en hoe groter de grootte van de basis van de motor.

• Bepaal de voor de asrichting van de motor vereiste belastingkloppingen en bepaal in eerste instantie de specificaties van de vereiste motorkorps.
• Bepaal of de zelfvergrendeling moet worden losgekoppeld, met name de vereiste werkomstandigheden van verticale belasting.

Stap 2: De keuze van de gids is de bepaling van de maximale axiale lijnversnelling

• De schroefleiding wordt bepaald op basis van de maximale toerental van de schroefas in de specifieke toepassing.
• Wanneer de verticale belasting wordt toegepast, moet de rem worden gebruikt.
• Bij het selecteren van het type moet de stappenmotor niet alleen rekening houden met het belastingmoment, maar ook het versnelde koppel in het proces van versnelling evalueren.De toevoeging van de twee kan nauwkeurige uiteindelijke belasting koppel te krijgen.

Als u een aangepaste hybride lineaire stappenmotor nodig heeft, laat het ons dan weten, en we zullen de meest geschikte producten beoordelen en naar u sturen.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,


Algemene specificaties


3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,



4Mechanische afmetingen (in mm)

Mechanische tekeningen van het type dubbele schacht in gevangenschap als hieronder,



Opmerking: Bovenstaande A,B beschikbare aanpassingsinformatie is als hieronder weergegeven:

5Kracht- en polssnelheidscurves


6. Bedrading
