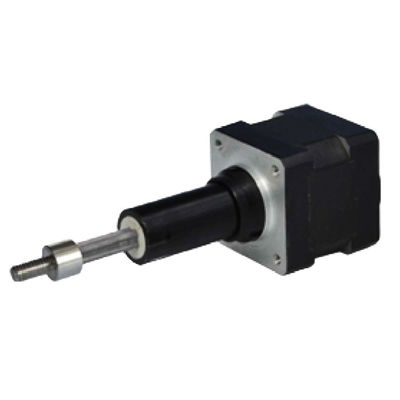

1. Hybride lineaire stappenmotor

Het rijdende principe van de hybride lineaire stappenmotor is gebaseerd op stappentechnologie.Het schroefmechanisme transformeert de rotatiebeweging in een lineaire beweging om een zeer nauwkeurige positiecontrole te bereikenIn het feitelijke toepassingsproces zal de motorcontroller werken volgens verschillende besturingsmodus, zoals de full-step-modus, de half-step-modus enz.De keuze van deze modi zal van invloed zijn op de rotatiesnelheid en de nauwkeurigheid van de positiebeheersing van de motorOok zijn er verschillende soorten schroefleidingen en slag om aan de vereisten van verschillende toepassingen te voldoen.

Over het algemeen is de standaard slag van de elektrische schroef 100,150, 200, 250, 300, 350, 400 mm, terwijl bijzondere slagvereisten kunnen worden ondersteund door flexibele aanpassing.De hybride lineaire stappenmotoren kunnen worden ontworpen met verschillende schroefleidingen volgens verschillende toepassingsbelastingen. De maximale stuwkracht van de hybride lineaire stapsmotoren kan tot 20kN bereiken, de snelheid zonder belasting is normaal gesproken 4 ~ 45 mm / speciale lineaire snelheid kan ook worden aangepast.

De belangrijkste kenmerken van de hybride lineaire stappenmotor,

• Hoge nauwkeurigheid: Omdat de schroefstaaf een spiraallijn is, kan de stapsmotor met een aandrijving de positie nauwkeurig maken, meestal 0,01 mm.
• Groot koppel: het koppel van de stappenmotor met schroefdrijf is relatief groot, waardoor het grote belastingen en traagheid kan weerstaan.
• Eenvoudige structuur: De transmissiestructuur van de schroef is eenvoudig en er is geen behoefte aan een speciaal vertragingmechanisme.
• Gebrek aan weerstand tegen interferentie: Aangezien de stappenmotor het discrete signaal regelt, heeft deze weinig invloed op de interferentie van het milieu.

Hybride lineaire stappenmotoren zijnveel gebruikt in eisen inzake hoge precisie automatiseringstoepassingen, zoals fabrieksautomatisering, nauwkeurige kalibratie, nauwkeurige vloeistofmeting en nauwkeurige positiebeweging, elektronische productie, halfgeleiderproductie, medische apparatuur,testplatforms, fabrieksautomatisering, enz.


2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,


Algemene specificaties


3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren


Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,



4Mechanische afmetingen (in mm)

Mechanische tekeningen van het onderstaande type,



Opmerking: Bovenstaande A,B beschikbare aanpassingsinformatie is als hieronder weergegeven:

5Kracht- en polssnelheidscurves


6. Bedrading
