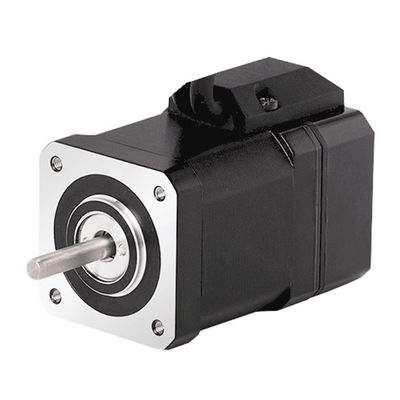

Stap Servomotor 60AHSS120 Incremental ABZ Encoder 1000 lijnen 4.2A 1.2N.m Gesloten-loop 2 Fase Hybride Stepper Motors

1. Overzicht van de producten

Het principe van een gesloten-loop stappenmotor is om een nauwkeurige positie- en snelheidsregeling te bereiken door de positie-feedback-encoders op de reguliere stappenmotor toe te voegen.
Het werkingsprincipe van de gesloten-loop stappenmotor is vergelijkbaar met dat van de open-loop stappenmotor, het belangrijkste verschil is dat de gesloten-loop stappenmotor is uitgerust met de encoder,die de werkelijke positie van de motorrotor in realtime moet controlerenDe controller vergelijkt de werkelijke en doelposities en past vervolgens de motorbeweging aan om ervoor te zorgen dat deze werkt zoals verwacht.Deze gesloten -loop besturingsmethode maakt de stappenmotor nauwkeuriger.

Werkingsbeginsel:

Het werkingsprincipe van de gesloten lusstap in de motor is vergelijkbaar met die van de reguliere stapsmotor, met het verschil dat er een positiefeedback door de encoder is,die een hogere nauwkeurigheid en een hoger koppel mogelijk maakt, lagere trillingen enz.

In vergelijking met de traditionele openloop-stapmotor heeft de geslotenloopstap de volgende kenmerken:voordelen:

1In vergelijking met de openloopstapmotor verliest de geslotenloopstapmotor geen stappen of kan deze gemakkelijk worden gecorrigeerd.en stabieler te rijden.

2In vergelijking met de servomotor vereist de gesloten-lusstapmotor geen complexe parameteraanpassing, zoals gain-aanpassing, wat handiger is om te gebruiken.Het trilt niet bij hoge snelheid.Het is geschikt voor korte afstand snelle start en stop gelegenheden. Het biedt een hoger koppel met kleinere installatie grootte.

3De gesloten loop in de motor verbetert de prestaties van de motor bij hogere snelheden met een hoger koppel.

4De motor met gesloten lus vermindert de warmte die door de motor wordt gegenereerd, omdat de aandrijflijn verandert naarmate de belasting en de snelheid veranderen.

5De motor met gesloten lus heeft een snelle reactietijd.dus het is vooral geschikt voor de toepassingen die zero speed stop nodig, snel starten en stoppen op korte afstand.

6De gesloten-loop stappenmotor draait soepeler en heeft een hogere nauwkeurigheid.

Toepassing:

De gesloten lus stappenmotor wordt veel gebruikt in verschillende precisie instrumenten, machines en apparatuur en geautomatiseerde productielijnen vanwege de hoge nauwkeurigheid, hoge efficiëntie en hoge betrouwbaarheid.Bijvoorbeeld:, de vervaardiging van elektronische apparaten, CNC-machines (markering, snijden, graveren, frezen, enz.), robots, medische hulpmiddelen, testapparatuur, verpakkingen, micro-elektronica,optische inspectieinstrumenten, drukmachines, SPM's en andere fabrieksautomatisering enz.

2Algemene technische specificaties van de hybride stapsmotor



3. Hybride stapsmotor geïntegreerd met versnellingsbak prestatiedatablad

4Mechanische afmetingen (in mm)


5Beschrijving van de motorconnector


6. Dreefmoment snelheidscurves
