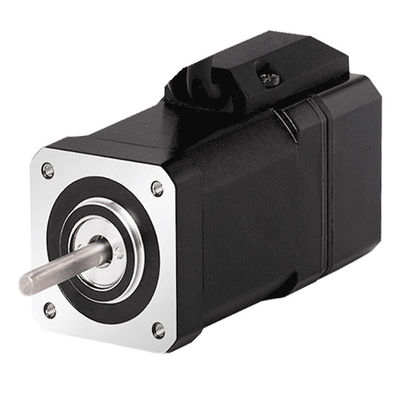

Stap Servomotor 86AHSS850 Incremental ABZ Encoder 1000 lijnen 6A 8.5N.m Gesloten-loop 2 Fase Hybride Stepper Motors

1. Overzicht van de producten

Het werkingsprincipe van de gesloten-loop stappenmotor is vergelijkbaar met dat van de open-loop stappenmotor, het belangrijkste verschil is dat de gesloten-loop stappenmotor is uitgerust met de encoder,die de werkelijke positie van de motorrotor in realtime moet controlerenDe controller vergelijkt de werkelijke en doelposities en past vervolgens de motorbeweging aan om ervoor te zorgen dat deze werkt zoals verwacht.Deze gesloten -loop besturingsmethode maakt de stappenmotor nauwkeuriger.

In vergelijking met de traditionele openloopstapmotor heeft de geslotenloopstap de volgende voordelen:

1. Geen stappenverliesprobleem: omdat de gesloten-lusstappenmotor de encoder-feedbackcontrole gebruikt, kan hij de positieafwijking in realtime corrigeren, wat niet zal leiden tot het fenomeen van gooien.

2. Hogere snelheid en hogere nauwkeurigheid: omdat het feedback-systeem voor de besturing wordt gebruikt, kan de gesloten lusstap in de motor hogere snelheid en hogere nauwkeurigheid bereiken.

3. Eenvoudig en gemakkelijk te gebruiken: Het besturingssysteem van de gesloten lus in de motor is relatief eenvoudig. Gebruikers hoeven alleen het bijbehorende programma te schrijven om de motor nauwkeurig te bedienen.

De gesloten-loop stappenmotoren worden veel gebruikt in vele industriële toepassingen:

Automobilerij: productielijnen voor motoronderdelen en -onderdelen, productielijnen voor mobilisatie, assemblagelijnen voor voertuigen, lijnen voor het lassen van carrosserieën, detectieapparatuur, enz.;

Vervaardiging van werktuigmachines: draaibank, draakdeurplaner, freesmachine, slijpmachine, mechanisch verwerkingscentrum, tandheelkundige machine, enz.;

De productie van gietwerk: robotica, stortoven, vormverwerkingscentrum, enz.;

Farmaceutische industrie: machines voor de verwerking van grondstoffen, machines voor de bereiding van dranken, machines voor het drukkeren, machines voor het drukken en verpakken, enz.;

Elektronische vervaardiging: printplaten, halfgeleiderapparatuur en -apparatuur (optische graveringsmachine, waferprocessor, enz.), LCD-displayapparatuur,apparatuur voor de installatie van de gehele machine en voor het maken van oppervlaktepasta (SMT), laserapparatuur (snijmachines, houtsnijmachines, enz.), algemene CNC-apparatuur, robotica, enz.;

Medische apparatuur: CT, röntgenapparatuur, nucleaire magnetische resonantie MRI, enz.

2Algemene technische specificaties van de hybride stapsmotor



3. Hybride stapsmotor geïntegreerd met versnellingsbak prestatiedatablad

4Mechanische afmetingen (in mm)


5Beschrijving van de motorconnector


6. Dreefmoment snelheidscurves
