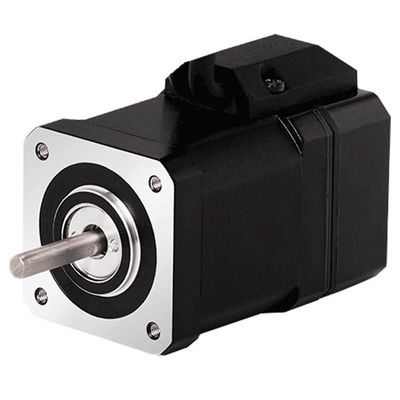

Hoge precisie gesloten lus stapmotor 2 fase hybride stapper servomotor

Merknaam:	PRMCAS
Modelnummer:	86HSS420-6004S-E1000AB
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema 34, 86 mm

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

Houdend koppel:

4.2N.m.

Codeurresolutie:

Incrementele, optische 1000 lijnen, AB-signaal, 4000t/rv

Draden:

Hoogtepunten:

Topprestaties, lange levensduur, hoge snelheid, hoge gladheid

Type as:

Enige schacht

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

Hoge precisie gesloten loop stapmotor

Sluitloopstapmotor fase 2

Hybride stapsservomotor

Productbeschrijving

Stepservo-motor 86HSS420 Incrementele optische encoder 1000 lijnen 6A 4.2N.m Gesloten-lus 2-fase hybride steppermotoren

1. Overzicht van de producten

De gesloten lus stappenmotor is een hoge-precisie bewegingscontrolemotor.De gesloten lus stappenmotor heeft de voordelen van hoge precisie, hoge stabiliteit en lage trillingen, en is geschikt voor toepassingen met hogere nauwkeurigheidseisen.

Het werkingsprincipe van de gesloten-loop stappenmotor is vergelijkbaar met dat van de open-loop stappenmotor, het belangrijkste verschil is dat de gesloten-loop stappenmotor is uitgerust met de encoder,die de werkelijke positie van de motorrotor in realtime moet controlerenDe controller vergelijkt de werkelijke en doelposities en past vervolgens de motorbeweging aan om ervoor te zorgen dat deze werkt zoals verwacht.Deze gesloten -loop besturingsmethode maakt de stappenmotor nauwkeuriger.

Toepassing:

De gesloten lus stappenmotor is geschikt voor automatiseringsbesturingssystemen die een hogere nauwkeurigheid en andere prestatiespecificaties vereisen, zoals de productie van elektronische apparaten,CNC-machines (markering), snijden, graveren, frezen, enz.), robots, medische hulpmiddelen, testapparatuur, verpakkingen, micro-elektronica, optische inspectieinstrumenten, drukmachines,SPM's en andere fabrieksautomatisering enz.- Ik weet het niet.

We kunnen verschillende aanpassingen ondersteunen op basis van de eisen van de klant, dus voel je vrij om ons te contacteren op elk moment.

2Algemene technische specificaties van de hybride stapsmotor

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	00,09°
Type as	Eén as, met een diameter van 12,4 of 14 mm (aanpasbaar)
Max. Temperatuur stijging	Minder dan 80 °C (nominale stroom)
Max. oppervlaktetemperaturen	Maximaal toegestaan 100°C
Omgevingstemperatuur	-20 °C ~ +50 °C
Isolatiegraad	100 MΩ Min. , klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Max. Asbelasting	60N
Max. Radiële belasting	260N (0 mm van het voorste uiteinde van de as), 290N ((5 mm), 340N ((10 mm), 390N ((15 mm)
Certificaten	RoHS, CE, CCC (afhankelijk van de behoeften van de klant)

3. Hybride stapsmotor geïntegreerd met versnellingsbak prestatiedatablad

Model

Stroom

Type codeerder

EncoderResolutie

Houdend koppel

Matching

Rijden

Inertie van rotor

Bi/unipolair

Gewicht

A/Ø

Tellen/omwenteling

N.m.

g.cm2

# van Leads

86HSS420-6004S-E1000AB

6.0

Inkrementeel, optisch

1000 lijnen, AB Signal

4000

4.2

Y2SS3-serie EEDC-serie

EED0-serie

1800

Bi (4)

2.1

4Mechanische afmetingen (in mm)

Hoge precisie gesloten lus stapmotor 2 fase hybride stapper servomotor 0

5Beschrijving van de motorconnector
Hoge precisie gesloten lus stapmotor 2 fase hybride stapper servomotor 1

6. Dreefmoment snelheidscurves
