IP40 Holle CNC draaitafel met hoge precisie voor CNC-elektronica-automatisering

Merknaam:	PRMCAS
Modelnummer:	YKW200S-50K
MOQ:	1 stuks
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Tafelgrootte:

200 mm

Verlagingsgraad:

MAX. TORSIE:

90 N.m.

Max. Asbelasting:

200 kg

Max. Radiële kracht:

80 N.m.

Max, snel.:

100rpm

Precisie positionering:

30 arcsec

Herhalende nauwkeurigheid:

15 arcsec

IP-klasse:

Precisie Levensduur:

>20000 uur

Hoogtepunten:

Hoge precisie, hoge gladheid, lange levensduur, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

Holle CNC-roterende tafel

CNC-rotatafel met hoge precisie

Productbeschrijving

YKW200S-50K 10 Reductieverhouding Holle roterende actuatoren Tafel Precise Positioning System Voor CNC-elektronica-automatisering

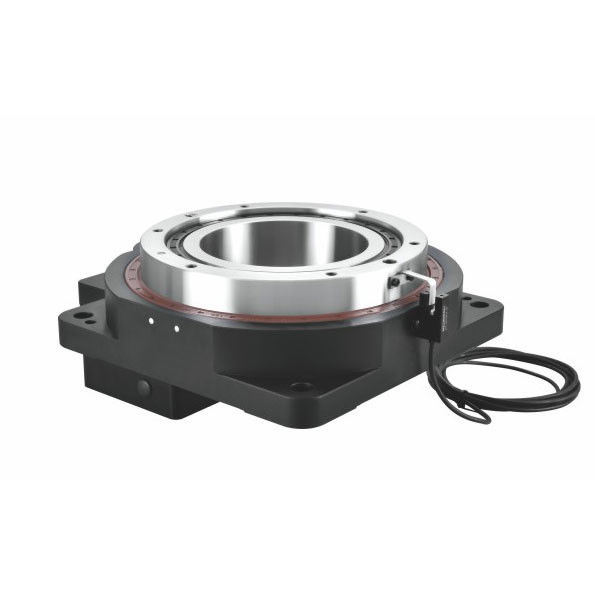

1. Holle schacht draaitafel overzicht

Het holle as rotatieplatform is een van de meest voorkomende rotatiemechanismen in de industriële automatisering.met een vermogen van niet meer dan 50 W.

De draaitafel is een holle structuur, die handig is voor het installeren van luchtpijp en draden.Het tandwieltransmissie-systeem bereikt rotatie-effecten door middel van de tandwielverbinding van de binnenste en buitenste ringen, en maakt gebruik van een enkelstaps spiraalversnellingsvertraging om het uitgangsmoment te verhogen om een hoge repetitieve positioneringsnauwkeurigheid (minder dan 5 boogseconden) en hoge stijfheid te bereiken.

DewerkingsbeginselDe verfijnde versnellingsbak zorgt voor een onbeperkte hoekregeling.De stappenmotor en de aandrijving zijn verbonden door hoogwaardige elastische assen om ruimtelijke en verwerkte positiefouten te voorkomen. Draai de buitenste cirkel van de tafel met intuïtieve schaal voor gemakkelijke observatie.

Toepassingen:

De holle as rotatieplatform wordt veel gebruikt in de automatisering transformatie van de productielijn, zoals lasermarkering machine, precisie koppeling mechanisme,met een gewicht van niet meer dan 50 kg.

Highlights van Kaifull Products:

Hoge betrouwbaarheid, lange levensduur, hoge precisie, hoge gladheid en lage neus.

Snelle en flexibele aanpassing.

2.YKW200S-50K-serie Holle draaitafel Hoofdprestatiespecificaties

Artikel 2	YKW200S-50K
Artikel 2	YKW200S-50K
Verminderingsgraad i	50
Max. koppel N.m.	90
Max. Asbelasting (Ka) kg	200
Max. Radiële kracht (Fr) N.m.	80
Max. snelheid van tafel	100 RPM
Positioneel nauwkeurig	< 30 arcsec
Herhalende precisie	< 15 arcsec
Levensduur van precisie uur	>20000
Platheid van tafel	0.01 mm
Tabelconcentriciteit	0.01 mm
IP-klasse	IP40
Temperatuur	-20 tot 60°C
Gewicht kg	16.0kg

3Mechanische afmetingen (in mm)

IP40 Holle CNC draaitafel met hoge precisie voor CNC-elektronica-automatisering 0
