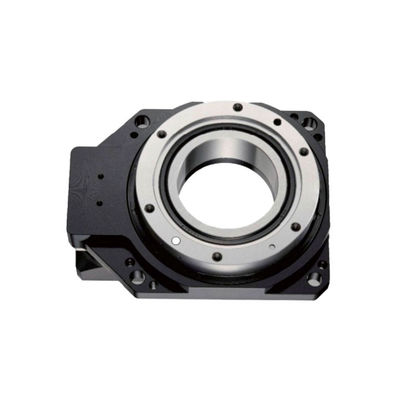

YKW130S-10K 10 Reductieverhouding Holle roterende actuatoren Tafel Precise Positioning System voor CNC Electronics Automation

1. Holle draaitafel overzicht

Het holle as rotatieplatform is een van de meest voorkomende rotatiemechanismen in de industriële automatisering.met een vermogen van niet meer dan 50 W.

Het werkingsprincipe van het draaiplatform is dat de hoek van het werkstuk door de motor wordt aangepast. De verfijnde versnellingsbak zorgt voor een onbeperkte hoekregeling.De stappenmotor en de aandrijving zijn verbonden door hoogwaardige elastische assen om ruimtelijke en verwerkte positiefouten te voorkomen. Draai de buitenste cirkel van de tafel met intuïtieve schaal voor gemakkelijke observatie.

De belangrijkste kenmerken van onze holle as draaitafel zijn als hieronder,

Holle structuur:

De draaitafel van het holle as rotatieplatform is een holle structuur en de servomotor is aan de zijkant aangesloten om de installatie van de luchtpijp en draden in de metalen zijkant te vergemakkelijken.

Hoog herhaaldelijk positioneringsnauwkeurigheid:

Het holle as rotatieplatform maakt gebruik van hoge precisie tandwielen om de snelheid te verminderen en het uitgangsmoment te verhogen.een flexibel gatmechanisme regelt de terugslag door de twee versnellingscentrum afstand te veranderen, zodat de holle as rotatie platform herhaaldelijk positionering nauwkeurigheid is vrij hoog.

Hoge stijfheid:

Het platform voor de rotatie van de holle as wordt ondersteund door een precisie kruisrollagers.en de diameter van de roller is iets groter dan de rolgrootte tussen de binnenste ring en de buitenste ring van het lagerHet platform kan dus verschillende koppelstrekkingen zoals radial, as en omdraaiing weerstaan.De stijfheid is meer dan 10 keer die van de traditionele lager.

Hoge rotatie-nauwkeurigheid:

Na voltooiing van de montage worden de kruisrollagers van het platform als roterende middelpunt gebruikt nadat de montage is voltooid.en de buitendiameter van de draaitafel zal worden gemalen (standaard is roestvrij voertuig om de coaxialiteit van de draaitafel te garanderen, parallelisme en andere vormen.

Grote motorcompatibiliteit:

Het holle as rotatieplatform transformeert flexibel de grootte van de interface door flens- en inlaatasgaten aan te passen, wat geschikt is voor motoren die met de cabine worden verbonden.

Het holle as rotatieplatform wordt veel gebruikt in de automatisering, zoals medische beeldvorming, gearticuleerde robots, CNC-machine, lasermarkeringsmachine, precisie koppeling mechanisme,met een gewicht van niet meer dan 50 kg.

2.YKW130S-10K-serie Holle draaitafel Hoofdprestatiespecificaties

3Mechanische afmetingen (in mm)
