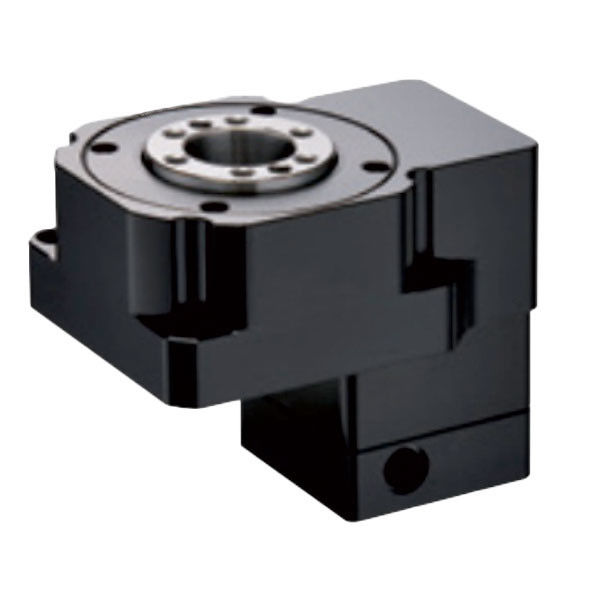

YKW60-serie holle roterende actuatoren tafel

1. Holle schacht draaitafel overzicht

Het holle as rotatieplatform is een van de meest voorkomende rotatiemechanismen in de industriële automatisering.met een vermogen van niet meer dan 50 W.

Hoofdkenmerkenvan onze holle as draaitafel zijn als beneden,

Holle structuur:

De draaitafel van het holle as rotatieplatform is een holle structuur en de servomotor is aan de zijkant aangesloten om de installatie van de luchtpijp en draden in de metalen zijkant te vergemakkelijken.

Hoog herhaaldelijk positioneringsnauwkeurigheid:

Het holle as rotatieplatform maakt gebruik van hoge precisie tandwielen om de snelheid te verminderen en het uitgangsmoment te verhogen.een flexibel gatmechanisme regelt de terugslag door de twee versnellingscentrum afstand te veranderen, zodat de holle as rotatie platform herhaaldelijk positionering nauwkeurigheid is vrij hoog.

Hoge stijfheid:

Het platform voor de rotatie van de holle as wordt ondersteund door een precisie-kruisrollagers.en de diameter van de roller is iets groter dan de rolgrootte tussen de binnenste ring en de buitenste ring van het lagerHet platform kan dus verschillende koppelstrekkingen zoals radial, as en omdraaiing weerstaan.De stijfheid is meer dan 10 keer die van de traditionele lager.

Hoge rotatie-nauwkeurigheid:

Na voltooiing van de montage worden de kruisrollagers van het platform als roterende middelpunt gebruikt nadat de montage is voltooid.en de buitendiameter van de draaitafel zal worden gemalen (standaard is roestvrij voertuig om de coaxialiteit van de draaitafel te waarborgen, parallelisme en andere vormen.

Grote motorcompatibiliteit:

Het holle as rotatieplatform transformeert flexibel de grootte van de interface door flens- en inlaatasgaten aan te passen, wat geschikt is voor motoren die met de cabine worden verbonden.

Hoofdtoepassingen:

1. Industrieel automatiseren: het holle schacht-rotatieplatform wordt vaak gebruikt in industriële productieverbindingen zoals verwerking, assemblage of testen.het werkstuk kan in meerdere hoeken worden verwerkt en getest om de productie-efficiëntie en -kwaliteit te verbeteren.

2. Wetenschappelijk onderzoek: Het holle as rotatieplatform wordt veel gebruikt in wetenschappelijke onderzoeksgebieden zoals fysica, chemie en biologie.het mid-air rotatieplatform kan worden gebruikt om de inslaghoek van het monster aan het licht aan te passen, en onderzoek van reflectie en transmissie verschijnselen in verschillende hoeken.

3. Medisch beeld: het holle as rotatieplatform heeft ook bepaalde toepassingen op het gebied van medische beeldvorming.het holle as rotatieplatform kan worden gebruikt om de patiënt's organen of weefsels te scannen langs verschillende hoeken om meer uitgebreide en nauwkeurige beeldgegevens te verkrijgen.

2.Noemregels

3. YKW60 Series Hollow Rotary Table Hoofdprestatiespecificaties

4Mechanische afmetingen (in mm)

YKW60K-(5-18)T1 mechanische tekeningen als hieronder,

YKW60K-(5-18)V2 mechanische tekeningen als hieronder,

YKW60R mechanische tekeningen als hieronder,
