1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positie controle te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motor regelen door de frequentie van de ingangsimpuls te regelen om het doel van de snelheidsregeling te bereiken.

Een stappenmotor, ook wel een pulsmotor genoemd, wordt doorgaans geclassificeerd naar de structuur als: reactieve stappenmotoren (VR), permanente magneetstappenmotoren (PM) en hybride stappenmotoren (HB).De stapmotor kan ook worden onderverdeeld in rotatie en rechte lijnen volgens de vorm van beweging. Afhankelijk van de aanwezigheid van een encoder, kunnen worden onderverdeeld in open-loop en gesloten-loop stappenmotoren.

Reactieve stappenmotor: de stator en de rotor zijn gewickeld met zachte magnetische materialen; de structuur is eenvoudig, de kosten zijn laag, de stappenverdeling is klein en kan 1,2 ° bereiken;Maar de dynamische prestaties zijn slecht., het rendement is laag, de verwarming is groot en de betrouwbaarheid is moeilijk te garanderen.

Stapsmotor met permanente magneet: De rotor van de stapmotor met permanente magneet is gemaakt van permanent magneetmateriaal en de rotor is dezelfde als die van de stator.Het wordt gekenmerkt door een goede dynamische prestaties en een groot uitgangsmoment, maar deze motor heeft een slechte nauwkeurigheid en grote stappen (meestal 7,5 ° of 15 °).

Hybride stapmotor: Hybride stoommotor combineert de voordelen van zowel reactie als permanente magneten.en meerdere kleine tanden op de rotor en stator om de stap nauwkeurigheid te verbeterenHet wordt gekenmerkt door een groot uitgangsmoment, goede dynamische prestaties en kleine stappen, die kunnen voldoen aan automatiseringstoepassingen die hoge precisie vereisen.

Volgens het aantal fasen zijn er twee-, drie- en vijffasen stappenmotoren.De meest populaire is de tweefasige hybride stappenmotor, die ongeveer 97% van het marktaandeel heeft.De reden hiervoor is dat de tweefasige stappenmotor kosteneffectiever is, en heeft tevens een bevredigende prestatie als gevolg van de onderverdeling of de micro-stapfunctie van de aandrijving.

De basisstappenhoek van een tweefasige stappenmotor is 1,8°/stap. Bij een halfstappen aandrijving wordt de stappenhoek verlaagd tot 0,9°. Bij een micro-stappendriver wordt de stappenhoek verlaagd tot 0,9°.De staphoek kan tot 256 keer worden onderverdeeld (00,007 ° per microstap), die aan de vereisten van de meeste toepassingen kan voldoen.

Kaifull tweefasige, driefasige en vijffasige hybride stappenmotoren zijn gemaakt van hoge temperatuur permanente magneet en hoge kwaliteit koudgewalste stalen platen.met een diameter van 20 mm tot 150 mmTegelijkertijd zijn er all-in-one stappenmotoren die geïntegreerd zijn met drivers, gesloten lus stappenmotor, en met rem stappenmotor enz.

In het algemeen is dekenmerken van de stappenmotorzijn:

Rustig rijden.

Ongeacht hoe de ingangsstroom verandert, zolang de belasting kan worden aangedreven, beweegt de stappenmotor volgens de minimale hoek.

Er is geen feedback nodig.De stappenmotor beweegt zich volgens de pulsfrequentie en -hoeveelheid die door de aandrijving worden gegeven en hoeft zich niet te baseren op de actuele statusfeedback van de motor.

De positiefout gaat niet ophopen.De reden waarom de stappenmotor niet accumuleert is omdat het niet de werkelijke locatie hoeft te weten, maar alleen het aantal roterende stappen moet weten.de stappenmotor hoeft alleen het signaal van elke stap te ontvangenHet is niet nodig om de start- of doellocatie te kennen. Dit kan het probleem van het ophopen van fouten voorkomen.het werkingsprincipe van de stappenmotor zorgt ervoor dat de beweging discret is en vanuit een bepaalde hoek wordt uitgevoerd zonder een continue accumulatiefout.

Het beginsel van de stapmotor is eenvoudig en gemakkelijk te ontwikkelen.

De stappenmotor heeft de kenmerken van een hoge vermogendichtheid, een hoog uitgangsmoment, weinig geluid, weinig trillingen en een soepele rotatie, een hoge energieomzetdoeltreffendheid, stabiliteit en betrouwbaarheid, een lange levensduur, enz.Tegelijkertijd, ondersteunt ons bedrijf ook de flexibele aanpassing.

Kaifull hybride stappenmotoren worden voornamelijk gebruikt in digitale besturingssystemen, met een hoge nauwkeurigheid en betrouwbare werking.de controle met gesloten lus kan ook worden bereiktStepmotoren zijn veel gebruikt in digitale besturingssystemen, zoals digitale-analoogconversieapparaten, CNC-machinewerktuigen, computerperifere apparaten, automatische recorders, klokken, enz.,Zij zijn ook toegepast in productielijnen voor industriële automatisering, drukapparatuur, enz.

De toepassingsscenario's van Kaifull-stapmotoren zijn zeer breed en hieronder volgen enkele toepassingsvoorbeelden:

Industriële sector:Stapmotoren worden gebruikt in automotive instrumentatie, machine tool automatisering productieapparatuur, robot productie, inspectie en processtroom.

Beveiligingsveld: wordt gebruikt voor het monitoren van producten, zoals PAN/ZOOM/TILT voor beveiligingscamera's.

Medisch veld; Hydraulische pompen, ventilatoren en bloedanalyseurs die worden gebruikt in medische scanners, samplers, digitale orale fotografie.

Op het gebied van consumentenelektronica, wordt het gebruikt in verschillende stadia van de productie van elektronische producten, zoals soldeerpasta-printing, SMT-plaatsing, reflow soldering, visuele inspectie, productie van kabels met eindpunten,dispenseringsmachines, schermlamineermachines, 3D-printers, enz.

Precisieapparatuur en -instrumenten: gebruikt in geldautomaten, inkjetprinters, graveringsmachines, fotomachines, sprayverfmachines, computertoestellen en massieve gegevensopslagapparatuur, precisie-instrumenten,Informatiesystemen voor industriële controle, kantoorautomatisering, robots en andere gebieden, vooral geschikt voor toepassingen met een soepele werking, weinig geluid, snelle respons, lange levensduur en een hoog uitgangsmoment.

TextielmachinesDeze stappenmotoren hebben de kenmerken van een laag koppelbehoud, een snelle reactiesnelheid, een hoge snelheid en een hoge snelheid.laag bedrijfsgeluid, stabiele werking, goede controleprestaties en lage totale kosten.

Vlakke mobiele apparaten: zoals lasersnijmachines, printers, scanners, enz.

Meetinstrumenten: zoals 3D-scanners met hoge precisie, optische meetapparatuur, enz.

Medische apparatuur: gebruikt voor medische en chirurgische instrumenten, enz.

Camera-lensGebruikt voor het scherpstellen en verplaatsen van optische apparaten, enz.

Deze toepassingsscenario's vereisen meestal dat stappenmotoren kenmerken hebben zoals hoge precisie, laag geluid, snelle respons en lange levensduur om te voldoen aan de positionering, besturing,en prestatievereisten van verschillende industrieën.

2Algemene technische specificaties van de hybride stapsmotor

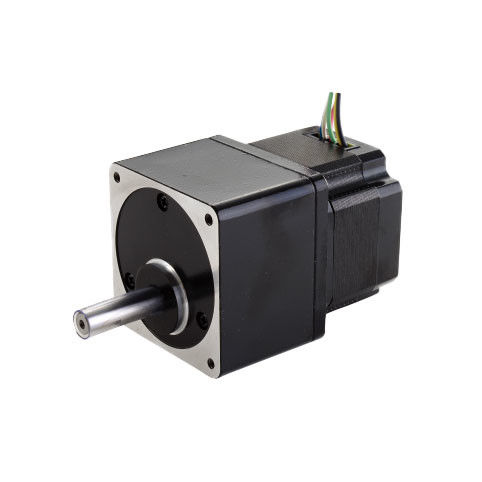

3. Hybride stapsmotor geïntegreerd met versnellingsbak prestatiedatablad

4Mechanische afmetingen (in mm)


5Draadverbinding


6. Dreefmoment snelheidscurves
