1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positie controle te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motor regelen door de frequentie van de ingangsimpuls te regelen om het doel van de snelheidsregeling te bereiken.

Een stappenmotor, ook wel een pulsmotor genoemd, wordt doorgaans geclassificeerd naar de structuur als: reactieve stappenmotoren (VR), permanente magneetstappenmotoren (PM) en hybride stappenmotoren (HB).De stapmotor kan ook worden onderverdeeld in rotatie en rechte lijnen volgens de vorm van beweging. Afhankelijk van de aanwezigheid van een encoder, kunnen worden onderverdeeld in open-loop en gesloten-loop stappenmotoren.

Reactieve stappenmotor: de stator en de rotor zijn gewickeld met zachte magnetische materialen; de structuur is eenvoudig, de kosten zijn laag, de stappenverdeling is klein en kan 1,2 ° bereiken;Maar de dynamische prestaties zijn slecht., het rendement is laag, de verwarming is groot en de betrouwbaarheid is moeilijk te garanderen.

Stapsmotor met permanente magneet: De rotor van de stapmotor met permanente magneet is gemaakt van permanent magneetmateriaal en de rotor is dezelfde als die van de stator.Het wordt gekenmerkt door een goede dynamische prestaties en een groot uitgangsmoment, maar deze motor heeft een slechte nauwkeurigheid en grote stappen (meestal 7,5 ° of 15 °).

Hybride stapmotor: Hybride stoommotor combineert de voordelen van zowel reactie als permanente magneten.en meerdere kleine tanden op de rotor en stator om de stap nauwkeurigheid te verbeterenHet wordt gekenmerkt door een groot uitgangsmoment, goede dynamische prestaties en kleine stappen, die kunnen voldoen aan automatiseringstoepassingen die hoge precisie vereisen.

Volgens het aantal fasen zijn er twee-, drie- en vijffasen stappenmotoren.De meest populaire is de tweefasige hybride stappenmotor, die ongeveer 97% van het marktaandeel heeft.De reden hiervoor is dat de tweefasige stappenmotor kosteneffectiever is, en heeft tevens een bevredigende prestatie als gevolg van de onderverdeling of de micro-stapfunctie van de aandrijving.

De basisstappenhoek van een tweefasige stappenmotor is 1,8°/stap. Bij een halfstappen aandrijving wordt de stappenhoek verlaagd tot 0,9°. Bij een micro-stappendriver wordt de stappenhoek verlaagd tot 0,9°.De staphoek kan tot 256 keer worden onderverdeeld (00,007 ° per microstap), die aan de vereisten van de meeste toepassingen kan voldoen.

Kaifull tweefasige, driefasige en vijffasige hybride stappenmotoren zijn gemaakt van hoge temperatuur permanente magneet en hoge kwaliteit koudgewalste stalen platen.met een diameter van 20 mm tot 150 mmTegelijkertijd zijn er all-in-one stappenmotoren die geïntegreerd zijn met drivers, gesloten lus stappenmotor, en met rem stappenmotor enz.

In het algemeen is dekenmerken van de stappenmotorzijn:

Rustig rijden.

Ongeacht hoe de ingangsstroom verandert, zolang de belasting kan worden aangedreven, beweegt de stappenmotor volgens de minimale hoek.

Er is geen feedback nodig.De stappenmotor beweegt zich volgens de pulsfrequentie en -hoeveelheid die door de aandrijving worden gegeven en hoeft zich niet te baseren op de actuele statusfeedback van de motor.

De positiefout gaat niet ophopen.De reden waarom de stappenmotor niet accumuleert is omdat het niet de werkelijke locatie hoeft te weten, maar alleen het aantal roterende stappen moet weten.de stappenmotor hoeft alleen het signaal van elke stap te ontvangenHet is niet nodig om de start- of doellocatie te kennen. Dit kan het probleem van het ophopen van fouten voorkomen.het werkingsprincipe van de stappenmotor zorgt ervoor dat de beweging discret is en vanuit een bepaalde hoek wordt uitgevoerd zonder een continue accumulatiefout.

Het beginsel van de stapmotor is eenvoudig en gemakkelijk te ontwikkelen.

De stappenmotor heeft de kenmerken van een hoge vermogendichtheid, een hoog uitgangsmoment, weinig geluid, weinig trillingen en een soepele rotatie, een hoge energieomzetdoeltreffendheid, stabiliteit en betrouwbaarheid, een lange levensduur, enz.Tegelijkertijd, ondersteunt ons bedrijf ook de flexibele aanpassing.

Kaifull Hybrid Stepper Motors Toepassingen

gereedschaps- en graveermachines

De toepassing van stappenmotoren in werktuigmachines is eveneens zeer gebruikelijk.het bereiken van precisie en snelheid bij het bewerken van werkstukkenHet kan verschillende verwerkingseffecten, hoge snelheid en hoge efficiëntie bereiken.

Automatiseringsapparatuur

De toepassing van stappenmotoren in automatiseringsapparatuur is eveneens zeer uitgebreid.het bereiken van automatische controle van de apparatuurHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge stabiliteit.

drukmachines

In een printer wordt een stappenmotor gebruikt om de beweging van de drukkop te regelen, waardoor nauwkeurige afdrukken van tekst, afbeeldingen en grafieken worden bereikt.Het kan verschillende print effecten te bereiken, zoals hoge definitie, hoge snelheid en hoge stabiliteit.

Autocomponenten

De toepassing van stappenmotoren in automobielcomponenten is ook zeer gebruikelijk.ramenHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge betrouwbaarheid.

Optische apparatuur

In optische apparatuur worden stappenmotoren veel gebruikt in modulatoren, fijn afstemmen en andere aspecten.ze worden veel gebruikt in verschillende optische positioneringsmechanismen, die een hogere stabiliteit en nauwkeurigheid voor optische apparatuur kunnen bieden.

Medische hulpmiddelen

Stapmotoren worden veel gebruikt in medische apparaten, vooral in chirurgische instrumenten zoals messen en snijmachines.De zeer nauwkeurige plaatsing van stappenmotoren kan de nauwkeurigheid van de operatie aanzienlijk verbeteren en de operatie veiliger makenStepmotoren kunnen ook worden gebruikt in apparaten zoals pacemakers en spuitjes.

Applicaties voor nauwkeurige positionering

Stapmotoren kunnen nauwkeurige positioneringstaken uitvoeren door kwantitatieve beweging en vaste stappenhoeken, waardoor ze veel worden gebruikt in verschillende precisie-positioneringsapparatuur,optische apparatuur, textielapparatuur, computerborduurmachines, medische apparatuur, automatiseringsapparatuur, enz. Deze apparatuur vereist meestal zeer nauwkeurige en stabiele positioneringsmachines,en stappenmotoren zijn perfect voor dergelijke taken.

Samengevat kunnen stappenmotoren op grote schaal worden gebruikt op verschillende gebieden vanwege hun kenmerken van kwantitatieve beweging en vaste stappenhoek.een nauwkeurigere en efficiëntere drijvende kracht voor mechanische apparatuur om een hogere productie-efficiëntie en -kwaliteit te bereiken.

2Algemene technische specificaties van de hybride stapsmotor

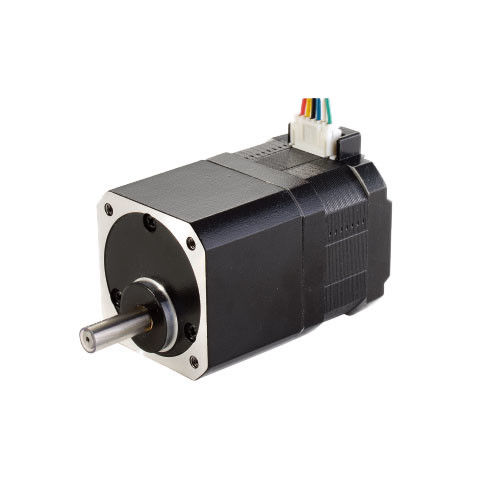

3. Hybride stapsmotor geïntegreerd met versnellingsbak prestatiedatablad

4Mechanische afmetingen (in mm)


5Draadverbinding


6. Dreefmoment snelheidscurves
