1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positie controle te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motor regelen door de frequentie van de ingangsimpuls te regelen om het doel van de snelheidsregeling te bereiken.

Een stappenmotor, ook wel een pulsmotor genoemd, wordt doorgaans geclassificeerd naar de structuur als: reactieve stappenmotoren (VR), permanente magneetstappenmotoren (PM) en hybride stappenmotoren (HB).De stapmotor kan ook worden onderverdeeld in rotatie en rechte lijnen volgens de vorm van beweging. Afhankelijk van de aanwezigheid van een encoder, kunnen worden onderverdeeld in open-loop en gesloten-loop stappenmotoren.

Reactieve stappenmotor: de stator en de rotor zijn gewickeld met zachte magnetische materialen; de structuur is eenvoudig, de kosten zijn laag, de stappenverdeling is klein en kan 1,2 ° bereiken;Maar de dynamische prestaties zijn slecht., het rendement is laag, de verwarming is groot en de betrouwbaarheid is moeilijk te garanderen.

Stapsmotor met permanente magneet: De rotor van de stapmotor met permanente magneet is gemaakt van permanent magneetmateriaal en de rotor is dezelfde als die van de stator.Het wordt gekenmerkt door een goede dynamische prestaties en een groot uitgangsmoment, maar deze motor heeft een slechte nauwkeurigheid en grote stappen (meestal 7,5 ° of 15 °).

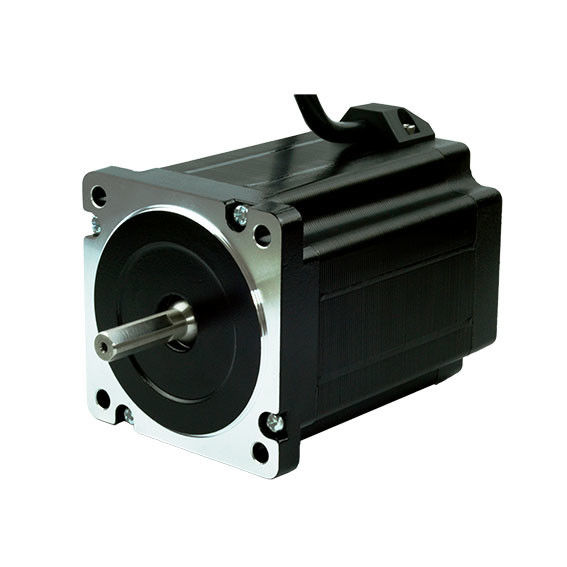

Hybride stapmotor: Hybride stoommotor combineert de voordelen van zowel reactie als permanente magneten.en meerdere kleine tanden op de rotor en stator om de stap nauwkeurigheid te verbeterenHet wordt gekenmerkt door een groot uitgangsmoment, goede dynamische prestaties en kleine stappen, die kunnen voldoen aan automatiseringstoepassingen die hoge precisie vereisen.

Volgens het aantal fasen zijn er tweefasen, driefasen en vijffasen stappenmotoren.De meest populaire is de tweefasen hybride stappenmotor, die ongeveer 97% van het marktaandeel heeft.De reden hiervoor is dat de tweefasige stappenmotor kosteneffectiever is, en heeft tevens een bevredigende prestatie als gevolg van de onderverdeling of de micro-stapfunctie van de aandrijving.

De basisstappenhoek van een tweefasige stappenmotor is 1,8°/stap. Bij een halfstappen aandrijving wordt de stappenhoek verlaagd tot 0,9°. Bij een micro-stappendriver wordt de stappenhoek verlaagd tot 0,9°.De staphoek kan tot 256 keer worden onderverdeeld (00,007 ° per microstap), die aan de vereisten van de meeste toepassingen kan voldoen.

Hoewel de stappenmotor en de besturingstechnologie ervan momenteel zeer verrijkt zijn, kan er bij onjuist gebruik nog steeds sprake zijn van stappenverlies, d.w.z. positiefout enz.We zullen enkele problemen en oplossingen analyseren..

Verlies van pulsen bij het veranderen van richting leidt tot onnauwkeurige positionering

Bij het wijzigen van de richting, gaat de pols verloren, wat betekent dat het in elke richting accuraat is, maar zodra de richting veranderd wordt, verzamelen zich fouten, en hoe vaker het veranderd wordt,hoe meer vooringenomen het is.

De oplossing: In het algemeen hebben stappenregelaars bepaalde eisen aan richtings- en pulssignalen.het richtingssignaal wordt bepaald enkele microseconden voordat de eerste stijgende of dalende rand van de puls komt (verschillende bestuurders hebben verschillende vereisten)Anders zal er een pols zijn die in de tegenovergestelde richting loopt van de werkelijke vereiste richting.met kleinere onderverdelingen die prominenter wordenDe belangrijkste oplossing is software te gebruiken om de logica van de puls te veranderen of een vertraging toe te voegen.

De startsnelheid is te hoog en de versnelling te groot, wat soms leidt tot een trappingsverlies.

De oplossing: Vanwege de kenmerken van de stappenmotor mag de startomloop niet te hoog zijn, vooral wanneer de belastinginertie groot is.zodat de impact klein is.Als dezelfde versnelling te groot is, zal het ook een grote impact hebben op het systeem, dat is eenvoudige overschrijding

Onvoldoende motorkoppel

OplossingVerhoog de motorstroom naar behoren, verhoog de spanning van de progressieve aandrijver (let op de optionele aandrijver) en kies een motor met een hoger koppel.

Omgevings-elektromagnetische interferentie veroorzaakt een foutieve werking van de besturing of de bestuurder, wat resulteert in een onnauwkeurige positionering.

Het is noodzakelijk de bron van de storing te identificeren en de elektromagnetische interferentie ervan op het stapsysteem te verminderen, zoals het vergroten van de ruimtelijke afstand, met behulp van afgeschermde draden voor signaallijnen,en zorgen voor een goede aarding van de controller of bestuurder om communicatiekanalen te blokkeren en het vermogen tegen interferentie te verbeteren.

Oplossingen:

• Door gewone draden te vervangen door dubbel afgeschermde draden, worden de signaallijnen in het systeem gescheiden van draden met een hoge stroom of hoge spanning om elektromagnetische interferentie te verminderen.
• Filter storingsgolven uit het elektriciteitsnet met behulp van stroomfilters.en onder toelaatbare omstandigheden stroomfilters toevoegen aan de invoerterminals van belangrijke elektrische apparatuur om de interferentie tussen apparaten in het systeem te verminderen.
• Het is het beste om voor de signaaloverdracht tussen apparaten foto-elektrische blokkeringsapparaten te gebruiken.de puls- en richtingssignalen moeten worden verzonden met differentiële methoden met foto-elektrische blokkering;Bij rationele belastingen (zoals elektromagnetische relais, magnetische kleppen) wordt aan beide uiteinden een weerstandscapaciteitsabsorptie- of snelontladingscircuit toegevoegd.Rationele belastingen kunnen een piekspanning van 10-100 keer in het beginmoment ervaren, indien de werkfrequentie hoger is dan 20 KHZ.

Kaifull Hybrid Stepper Motors Toepassingen

gereedschaps- en graveermachines

De toepassing van stappenmotoren in werktuigmachines is eveneens zeer gebruikelijk.het bereiken van precisie en snelheid bij het bewerken van werkstukkenHet kan verschillende verwerkingseffecten, hoge snelheid en hoge efficiëntie bereiken.

Automatiseringsapparatuur

De toepassing van stappenmotoren in automatiseringsapparatuur is eveneens zeer uitgebreid.het bereiken van automatische controle van de apparatuurHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge stabiliteit.

drukmachines

In een printer wordt een stappenmotor gebruikt om de beweging van de drukkop te regelen, waardoor nauwkeurige afdrukken van tekst, afbeeldingen en grafieken worden bereikt.Het kan verschillende print effecten te bereiken, zoals hoge definitie, hoge snelheid en hoge stabiliteit.

Autocomponenten

De toepassing van stappenmotoren in automobielcomponenten is ook zeer gebruikelijk.ramenHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge betrouwbaarheid.

Optische apparatuur

In optische apparatuur worden stappenmotoren veel gebruikt in modulatoren, fijn afstemmen en andere aspecten.ze worden veel gebruikt in verschillende optische positioneringsmechanismen, die een hogere stabiliteit en nauwkeurigheid voor optische apparatuur kunnen bieden.

Medische hulpmiddelen

Stapmotoren worden veel gebruikt in medische apparaten, vooral in chirurgische instrumenten zoals messen en snijmachines.De zeer nauwkeurige plaatsing van stappenmotoren kan de nauwkeurigheid van de operatie aanzienlijk verbeteren en de operatie veiliger makenStepmotoren kunnen ook worden gebruikt in apparaten zoals pacemakers en spuitjes.

Applicaties voor nauwkeurige positionering

Stapmotoren kunnen nauwkeurige positioneringstaken uitvoeren door kwantitatieve beweging en vaste stappenhoeken, waardoor ze veel worden gebruikt in verschillende precisie-positioneringsapparatuur,optische apparatuur, textielapparatuur, computerborduurmachines, medische apparatuur, automatiseringsapparatuur, enz. Deze apparatuur vereist meestal zeer nauwkeurige en stabiele positioneringsmachines,en stappenmotoren zijn perfect voor dergelijke taken.

Samengevat kunnen stappenmotoren op grote schaal worden gebruikt op verschillende gebieden vanwege hun kenmerken van kwantitatieve beweging en vaste stappenhoek.een nauwkeurigere en efficiëntere drijvende kracht voor mechanische apparatuur om een hogere productie-efficiëntie en -kwaliteit te bereiken.

2Algemene technische specificaties van de hybride stapsmotor

3. Hybride stappenmotor Performance Datasheet

4Mechanische afmetingen (in mm)

5Draadverbinding

6. Dreefmoment snelheidscurves
