1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek verplaatsing te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positionering te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motorrotatie regelen door de pulsfrequentie te regelen om het doel van de snelheidsregeling te bereiken.

De hybride stappenmotor is momenteel de meest gebruikte stappenmotor, en iedereen is bekend met de stappenmotor..

Hoe kies ik de juiste stappenmotor voor mijn toepassingen?

De keuze van het koppel van de stappenmotor

Het koppel van de stappenmotor is vergelijkbaar met het "vermogen" van traditionele motoren.De fysieke structuur van de stappenmotor verschilt volledig van AC- en DC-motoren en het uitgangsvermogen kan variabel zijn.

In het algemeen selecteren we de motorgrootte op basis van de koppelbehoefte in de werking. Bijvoorbeeld, als het koppel minder dan 0,8N.M is, zijn framegrootte 20/28/35/39/42mm stappenmotoren geschikt.Als het vereiste koppel ongeveer 1N is.M, selecteer motor van 57 mm. Wanneer het vereiste koppel meerdere N.M of zelfs meer bedraagt, wordt meestal gekozen voor stapsmotoren met een frame van 86/110/130 mm of groter.

De selectie van het toerental van de stapsmotor

Bijzondere aandacht moet worden besteed aan de snelheid van de doelstapmotor, omdat het uitgangsmoment van de motor omgekeerd evenredig is met de snelheid.wanneer het toerental van de stapsmotor laag is (500-600 t/min of een lager toerental per minuut)Als de motor snelheid toeneemt, zal het motorkoppel verminderen en vooral bij snelheden van 1000 t/min en hoger.

Wanneer soms hogesnelheidsmotoren nodig zijn, moeten de spoelweerstand, de inductance en andere indicatoren van de stappenmotor zorgvuldig worden overwogen.Kies een motor met een iets minder inductance is beterAls u echter een lage snelheid en een groot koppel wilt, is een stappenmotor met een inductance van ten minste 10 mH beter.

Selectie van de startfrequentie zonder belasting

Dit is een belangrijkere indicator voor de aankoop van motoren.Het is meestal nodig om "versnelde start", d.w.z. een motor met een hoge startfrequentie zonder belasting.

Selectie van de fase

In het kader van de selectie van het aantal stappenmotorfasen besteedt veel klanten onvoldoende aandacht aan de prestaties van stappenmotoren met verschillende fasen.,In de meeste gevallen zijn tweefasemotoren voldoende.met een breedte van niet meer dan 50 mm,, 3-fase of 5-fase kan beter zijn.

Selecteer het beschermingsniveau

Er zijn speciale stappenmotoren, zoals waterdicht en olie-dicht, stofdicht voor sommige speciale gelegenheden.

Andere bijzondere specificaties

Als u speciale stappenmotoren nodig heeft, neem dan contact met ons op. Binnen de reikwijdte van de technische vergunning, zijn wij blij om u te voorzien van op maat gemaakte diensten, waaronder maar niet beperkt tot, stroom, koppel, snelheid,holle schacht, dubbele as, codeerder, band, riemremmen, enz.

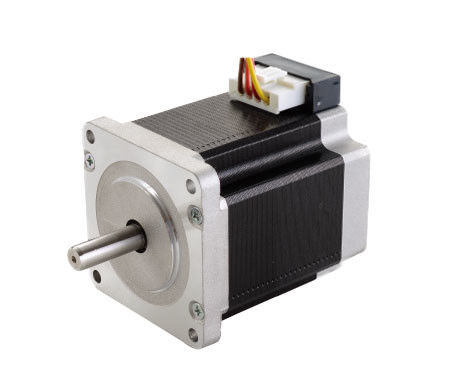

Kaifull tweefasige, driefasige en vijffasige hybride stappenmotoren zijn gemaakt van hoge temperatuur permanente magneet en hoge kwaliteit koudgewalste stalen platen.met een diameter van 20 mm tot 150 mmTegelijkertijd zijn er all-in-one stappenmotoren die geïntegreerd zijn met drivers, gesloten lus stappenmotor, en met rem stappenmotor enz.

In het algemeen is dekenmerken van de stappenmotorzijn:

Rustig rijden.

Ongeacht hoe de ingangsstroom verandert, zolang de belasting kan worden aangedreven, beweegt de stappenmotor volgens de minimale hoek.

Er is geen feedback nodig.De stappenmotor beweegt zich volgens de pulsfrequentie en -hoeveelheid die door de aandrijving worden gegeven en hoeft zich niet te baseren op de actuele statusfeedback van de motor.

De positiefout gaat niet ophopen.De reden waarom de stappenmotor niet accumuleert is omdat het niet de werkelijke locatie hoeft te weten, maar alleen het aantal roterende stappen moet weten.de stappenmotor hoeft alleen het signaal van elke stap te ontvangenHet is niet nodig om de start- of doellocatie te kennen. Dit kan het probleem van het ophopen van fouten voorkomen.het werkingsprincipe van de stappenmotor zorgt ervoor dat de beweging discret is en vanuit een bepaalde hoek wordt uitgevoerd zonder een continue accumulatiefout.

Het beginsel van de stapmotor is eenvoudig en gemakkelijk te ontwikkelen.

De stappenmotor heeft de kenmerken van een hoge vermogendichtheid, een hoog uitgangsmoment, weinig geluid, weinig trillingen en een soepele rotatie, een hoge energieomzetdoeltreffendheid, stabiliteit en betrouwbaarheid, een lange levensduur, enz.Tegelijkertijd, ondersteunt ons bedrijf ook de flexibele aanpassing.

De toepassingen van Kaifull PRMCAS hybride stappenmotoren

Kaifull hybride stappenmotoren worden voornamelijk gebruikt in digitale besturingssystemen, met een hoge nauwkeurigheid en betrouwbare werking.de controle met gesloten lus kan ook worden bereiktStepmotoren zijn veel gebruikt in digitale besturingssystemen, zoals digitale-analoogconversieapparaten, CNC-machinewerktuigen, computerperifere apparaten, automatische recorders, klokken, enz.,Zij zijn ook toegepast in productielijnen voor industriële automatisering, drukapparatuur, enz.

De toepassingsscenario's van Kaifull-stapmotoren zijn zeer breed en hieronder volgen enkele toepassingsvoorbeelden:

Industriële sector:Stapmotoren worden gebruikt in automotive instrumentatie, machine tool automatisering productieapparatuur, robot productie, inspectie en processtroom.

Beveiligingsveld: wordt gebruikt voor het monitoren van producten, zoals PAN/ZOOM/TILT voor beveiligingscamera's.

Medisch veld; Hydraulische pompen, ventilatoren en bloedanalyseurs die worden gebruikt in medische scanners, samplers, digitale orale fotografie.

Op het gebied van consumentenelektronica, wordt het gebruikt in verschillende stadia van de productie van elektronische producten, zoals soldeerpasta-printing, SMT-plaatsing, reflow soldering, visuele inspectie, productie van kabels met eindpunten,dispenseringsmachines, schermlamineermachines, 3D-printers, enz.

Precisieapparatuur en -instrumenten: gebruikt in geldautomaten, inkjetprinters, graveringsmachines, fotomachines, sprayverfmachines, computertoestellen en massieve gegevensopslagapparatuur, precisie-instrumenten,Informatiesystemen voor industriële controle, kantoorautomatisering, robots en andere gebieden, vooral geschikt voor toepassingen met een soepele werking, weinig geluid, snelle respons, lange levensduur en een hoog uitgangsmoment.

TextielmachinesDeze stappenmotoren hebben de kenmerken van een laag koppelbehoud, een snelle reactiesnelheid, een hoge snelheid en een hoge snelheid.laag bedrijfsgeluid, stabiele werking, goede controleprestaties en lage totale kosten.

Vlakke mobiele apparaten: zoals lasersnijmachines, printers, scanners, enz.

Meetinstrumenten: zoals 3D-scanners met hoge precisie, optische meetapparatuur, enz.

Medische apparatuur: gebruikt voor medische en chirurgische instrumenten, enz.

Camera-lensGebruikt voor het scherpstellen en verplaatsen van optische apparaten, enz.

Deze toepassingsscenario's vereisen meestal dat stappenmotoren kenmerken hebben zoals hoge precisie, laag geluid, snelle respons en lange levensduur om te voldoen aan de positionering, besturing,en prestatievereisten van verschillende industrieën.

2Algemene technische specificaties van de hybride stapsmotor

3. Hybride stappenmotor Performance Datasheet

4Mechanische afmetingen (in mm)

5Draadverbinding

6. Dreefmoment snelheidscurves
