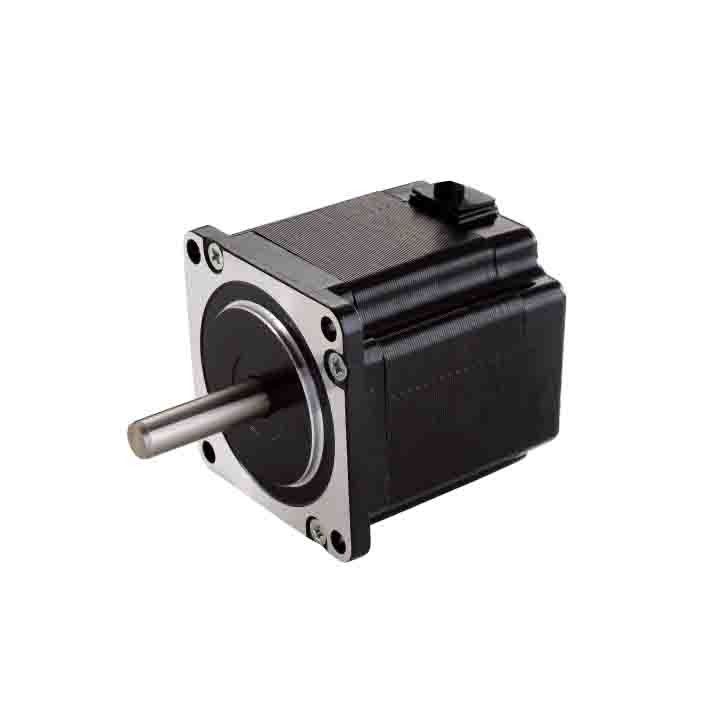

1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek verplaatsing te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positionering te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motorrotatie regelen door de pulsfrequentie te regelen om het doel van de snelheidsregeling te bereiken.

De hybride stappenmotor is momenteel de meest gebruikte stappenmotor, en iedereen is bekend met de stappenmotor..

Hoe kies ik de juiste stappenmotor voor mijn toepassingen?

De keuze van het koppel van de stappenmotor

Het koppel van de stappenmotor is vergelijkbaar met het "vermogen" van traditionele motoren.De fysieke structuur van de stappenmotor verschilt volledig van AC- en DC-motoren en het uitgangsvermogen kan variabel zijn.

In het algemeen selecteren we de motorgrootte op basis van de koppelbehoefte in de werking. Bijvoorbeeld, als het koppel minder dan 0,8N.M is, zijn framegrootte 20/28/35/39/42mm stappenmotoren geschikt.Als het vereiste koppel ongeveer 1N is.M, selecteer motor van 57 mm. Wanneer het vereiste koppel meerdere N.M of zelfs meer bedraagt, wordt meestal gekozen voor stapsmotoren met een frame van 86/110/130 mm of groter.

De selectie van het toerental van de stapsmotor

Bijzondere aandacht moet worden besteed aan de snelheid van de doelstapmotor, omdat het uitgangsmoment van de motor omgekeerd evenredig is met de snelheid.wanneer het toerental van de stapsmotor laag is (500-600 t/min of een lager toerental per minuut)Als de motor snelheid toeneemt, zal het motorkoppel verminderen en vooral bij snelheden van 1000 t/min en hoger.

Wanneer soms hogesnelheidsmotoren nodig zijn, moeten de spoelweerstand, de inductance en andere indicatoren van de stappenmotor zorgvuldig worden overwogen.Kies een motor met een iets minder inductance is beterAls u echter een lage snelheid en een groot koppel wilt, is een stappenmotor met een inductance van ten minste 10 mH beter.

Selectie van de startfrequentie zonder belasting

Dit is een belangrijkere indicator voor de aankoop van motoren.Het is meestal nodig om "versnelde start", d.w.z. een motor met een hoge startfrequentie zonder belasting.

Selectie van de fase

In het kader van de selectie van het aantal stappenmotorfasen besteedt veel klanten onvoldoende aandacht aan de prestaties van stappenmotoren met verschillende fasen.,In de meeste gevallen zijn tweefasemotoren voldoende.met een breedte van niet meer dan 50 mm,, 3-fase of 5-fase kan beter zijn.

Selecteer het beschermingsniveau

Er zijn speciale stappenmotoren, zoals waterdicht en olie-dicht, stofdicht voor sommige speciale gelegenheden.

Andere bijzondere specificaties

Als u speciale stappenmotoren nodig heeft, neem dan contact met ons op. Binnen de reikwijdte van de technische vergunning, zijn wij blij om u te voorzien van op maat gemaakte diensten, waaronder maar niet beperkt tot, stroom, koppel, snelheid,holle schacht, dubbele as, codeerder, band, riemremmen, enz.

De stapmotor is een bewegingsuitvoerend middel dat het pulssignaal omzet in hoekverplaatsing of lijnverplaatsing.hoofdkenmerkenzijn als volgt.

Hoog laadvermogen.De snelheid wordt niet beïnvloed door de omvang van de belasting. In tegenstelling tot gewone motoren zal de snelheid afnemen wanneer de belasting wordt verhoogd. De snelheid en positie van de stappenmotor hebben strenge eisen.

Een handige besturing.De stapmotor draait in "stap", en de digitale kenmerken zijn duidelijk.

Eenvoudige structuur.De traditionele mechanische structuur voor snelheids- en positiebeheersing is ingewikkelder en moeilijk aan te passen.de structuur van de hele machine is eenvoudigerTegelijkertijd is er geen speciaal onderhoud nodig en is het falen zeer laag.

100% stilstaan, geen trillen.Omdat de stappenmotor niet afhankelijk is van feedback zoals positie, snelheid, enz., kan de stappenmotor in absolute stilstand zijn wanneer de ingangsimpuls stopt.De servomotor kan niet volledig worden gestopt, dus het kenmerk van de stappenmotor is zeker zeer populair in de behoefte aan hoge precisie toepassingen.

Gewoon geruisloos.Door de juiste indeling van de onderverdeling loopt de stappenmotor zeer soepel en is het geluid klein, wat vooral geschikt is voor geluidsgevoelige toepassingen.

Natuurlijk zijn er duidelijke nadelen van de stappenmotor, zoals een hoge temperatuur.is niet geschikt voor het verwarmen van gevoelige toepassingenMet de implementatie van het stappenbesturingsalgoritme wordt het instelbereik van de ingangsstroom echter steeds groter, waardoor de motorverwarming aanzienlijk wordt verminderd.

De toepassingen van Kaifull PRMCAS hybride stappenmotoren

Voornamelijk gebruikt in de industrie, luchtvaart, robotica, precisie meting en andere gebieden, zoals opto-elektronica theodolites voor het volgen van satellieten, militaire instrumenten,communicatie- en radarapparatuurHet gebruik van de subdivisie-aandrijvingstechnologie maakt het aantal fasen van de motoren niet beperkt door de stappenhoek, waardoor het productontwerp gemakkelijk is.in de onderverdelingsaandrijvingstechnologie van stappenmotoren, de aandrijving met constante stroom, de aandrijving met modulatie van de pulsbreedte van het instrument en de aandrijving met uniforme rotatie met constante amplitude van de stroomvector worden aangenomen,het aanzienlijk verbeteren van de werkingsnauwkeurigheid van stappenmotoren en het bevorderen van de ontwikkeling van stappenmotoren in de richting van hoge snelheid en precisie in toepassingen met een middellange en lage vermogen.

Kaifull hybride stappenmotoren worden momenteel veel gebruikt in verschillende automatiseringsapparatuur en -instrumenten, zoals graveermachines, lasermachines, CNC-machinewerktuigen, textiel- en kledingmachines,medische apparatuur, meetapparatuur, elektronische verwerkingsapparatuur, verpakkingsmachines, enz.

Op het gebied van robotica

Op het gebied van robotica worden stappenmotoren veel gebruikt om de beweging en richting van robotarmen te regelen.de robot kan gemakkelijk en nauwkeurig items oppakken of plaatsen.

Drukkerij

In de druk- en assemblage-industrie bereiken stappenmotoren een kwalitatief hoogstaand drukwerk en assemblage door de beweging van rollers, schijven en andere bewegende onderdelen op de drukmachine te regelen.

Medische hulpmiddelen

Op het gebied van medische hulpmiddelen worden stappenmotoren gebruikt om de geautomatiseerde positionering en beweging van chirurgische robots en medische apparatuur te regelen.

3D-printen

In 3D-printtechnologie kunnen stappenmotoren complexe 3D-structuren en vormen bereiken door de beweging van de printerkop te regelen.

Industriële automatisering

Op het gebied van industriële automatisering worden stappenmotoren veel gebruikt bij het bedienen van diverse apparatuur, zoals graveermachines, lasermachines, CNC-machines,textiel- en kledingmachines, medische apparatuur, meetapparatuur, elektronische verwerkingsapparatuur, verpakkingsmachines en andere automatiseringsapparatuur en -instrumenten.

Kortom, stappenmotoren zijn een onmisbaar onderdeel geworden in verschillende toepassingsgebieden.het helpen van verschillende apparaten en machines om complexe handelingen uit te voeren door middel van hun stabiele beweging en precieze besturing.

2Algemene technische specificaties van de hybride stapsmotor

3. Hybride stappenmotor Performance Datasheet

4Mechanische afmetingen (in mm)

5Draadverbinding

6. Dreefmoment snelheidscurves
