1. Overzicht van de producten

Een stappenmotor is een uitvoerend orgaan dat elektrische pulsen omzet in hoekverplaatsing.U kunt de hoek verplaatsing te controleren door het controleren van het aantal pulsen om het doel van nauwkeurige positionering te bereikenTegelijkertijd kunt u de snelheid en versnelling van de motorrotatie regelen door de pulsfrequentie te regelen om het doel van de snelheidsregeling te bereiken.

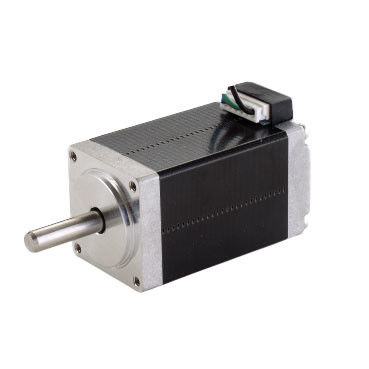

De hybride stappenmotor is momenteel de meest gebruikte stappenmotor, en iedereen is bekend met de stappenmotor..

Hoe kies ik de juiste stappenmotor voor mijn toepassingen?

De keuze van het koppel van de stappenmotor

Het koppel van de stappenmotor is vergelijkbaar met het "vermogen" van traditionele motoren.De fysieke structuur van de stappenmotor verschilt volledig van AC- en DC-motoren en het uitgangsvermogen kan variabel zijn.

In het algemeen selecteren we de motorgrootte op basis van de koppelbehoefte in de werking. Bijvoorbeeld, als het koppel minder dan 0,8N.M is, zijn framegrootte 20/28/35/39/42mm stappenmotoren geschikt.Als het vereiste koppel ongeveer 1N is.M, selecteer motor van 57 mm. Wanneer het vereiste koppel meerdere N.M of zelfs meer bedraagt, wordt meestal gekozen voor stapsmotoren met een frame van 86/110/130 mm of groter.

De selectie van het toerental van de stapsmotor

Bijzondere aandacht moet worden besteed aan de snelheid van de doelstapmotor, omdat het uitgangsmoment van de motor omgekeerd evenredig is met de snelheid.wanneer het toerental van de stapsmotor laag is (500-600 t/min of een lager toerental per minuut)Als de motor snelheid toeneemt, zal het motorkoppel verminderen en vooral bij snelheden van 1000 t/min en hoger.

Wanneer soms hogesnelheidsmotoren nodig zijn, moeten de spoelweerstand, de inductance en andere indicatoren van de stappenmotor zorgvuldig worden overwogen.Kies een motor met een iets minder inductance is beterAls u echter een lage snelheid en een groot koppel wilt, is een stappenmotor met een inductance van ten minste 10 mH beter.

Selectie van de startfrequentie zonder belasting

Dit is een belangrijkere indicator voor de aankoop van motoren.Het is meestal nodig om "versnelde start", d.w.z. een motor met een hoge startfrequentie zonder belasting.

Selectie van de fase

In het kader van de selectie van het aantal stappenmotorfasen besteedt veel klanten onvoldoende aandacht aan de prestaties van stappenmotoren met verschillende fasen.,In de meeste gevallen zijn tweefasemotoren voldoende.met een breedte van niet meer dan 50 mm,, 3-fase of 5-fase kan beter zijn.

Selecteer het beschermingsniveau

Er zijn speciale stappenmotoren, zoals waterdicht en olie-dicht, stofdicht voor sommige speciale gelegenheden.

Andere bijzondere specificaties

Als u speciale stappenmotoren nodig heeft, neem dan contact met ons op. Binnen de reikwijdte van de technische vergunning, zijn wij blij om u te voorzien van op maat gemaakte diensten, waaronder maar niet beperkt tot, stroom, koppel, snelheid,holle schacht, dubbele as, codeerder, band, riemremmen, enz.

Verscheidene voordelen van stappenmotoren

Hoge precisie

De rotatiehoek van de stappenmotor kan fijn worden gecontroleerd en elke stap komt overeen met een bepaalde rotatiehoek, zodat de rotatie nauwkeurigheid van de stappenmotor zeer hoog is.In vergelijking met traditionele gelijkstroom- en wisselstroommotoren, kunnen stappenmotoren de positie en hoek nauwkeuriger regelen, waardoor ze geschikt zijn voor toepassingen die een hoge precisie van de positie regelen.

Breed toerentalbereik

De snelheid van een stappenmotor wordt bepaald door de aandrijfstroom en de spanning, zodat de stappenmotor een breed bereik aan snelheidsregeling kan bereiken.de stappenmotor kan zich aanpassen aan veranderingen in de belasting door het stuursignaal te wijzigenOp basis van de frequentie van het ingangspulssignaal kan een soepele snelheidsregeling worden bereikt.

Snelle reactiesnelheid

De reactiesnelheid van de stappenmotor is zeer snel en kan rotatie-instructies in milliseconden voltooien.Traditionele motoren vereisen versnellings- en vertragingsprocessen om de rotatie te bereiken, terwijl stappenmotoren een snelle rotatie kunnen bereiken door de pulsfrequentie en -tijd te regelen.

Hoog koppel

Een stappenmotor kan een zeer groot koppel genereren en een hoog koppel behouden, zelfs bij hoge snelheden.met een vermogen van meer dan 50 W,Daarom zijn stappenmotoren geschikt voor toepassingen die een hoge koppelopwekking vereisen.

Lange levensduur en kostenbesparing

De productiekosten van stappenmotoren zijn relatief laag, ze nemen weinig ruimte in beslag en zijn gemakkelijk te installeren en onderhouden.door de mogelijkheid om positie- en hoekcontrole te bereiken door middel van besturingssignalen, kunnen complexe sensoren en besturingscircuits in de traditionele besturingsmethoden worden geëlimineerd, wat kosteneffecten oplevert.de stappenmotor hoeft de fase niet aan te passen via borstels en commutators zoals gewone gelijkstroommotorenBovendien gebruiken we unieke en hoogwaardige materialen, zodat de Kaifu hybride stappenmotor een lange levensduur heeft en nauwelijks speciaal onderhoud vereist.verdere vermindering van de kosten voor de klant.

De toepassingen van Kaifull PRMCAS hybride stappenmotoren

gereedschaps- en graveermachines

De toepassing van stappenmotoren in werktuigmachines is eveneens zeer gebruikelijk.het bereiken van precisie en snelheid bij het bewerken van werkstukkenHet kan verschillende verwerkingseffecten, hoge snelheid en hoge efficiëntie bereiken.

Automatiseringsapparatuur

De toepassing van stappenmotoren in automatiseringsapparatuur is eveneens zeer uitgebreid.het bereiken van automatische controle van de apparatuurHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge stabiliteit.

drukmachines

In een printer wordt een stappenmotor gebruikt om de beweging van de drukkop te regelen, waardoor nauwkeurige afdrukken van tekst, afbeeldingen en grafieken worden bereikt.Het kan verschillende print effecten te bereiken, zoals hoge definitie, hoge snelheid en hoge stabiliteit.

Autocomponenten

De toepassing van stappenmotoren in automobielcomponenten is ook zeer gebruikelijk.ramenHet kan verschillende besturingseffecten bereiken, zoals hoge snelheid en hoge betrouwbaarheid.

Optische apparatuur

In optische apparatuur worden stappenmotoren veel gebruikt in modulatoren, fijn afstemmen en andere aspecten.ze worden veel gebruikt in verschillende optische positioneringsmechanismen, die een hogere stabiliteit en nauwkeurigheid voor optische apparatuur kunnen bieden.

Medische hulpmiddelen

Stapmotoren worden veel gebruikt in medische apparaten, vooral in chirurgische instrumenten zoals messen en snijmachines.De zeer nauwkeurige plaatsing van stappenmotoren kan de nauwkeurigheid van de operatie aanzienlijk verbeteren en de operatie veiliger makenStepmotoren kunnen ook worden gebruikt in apparaten zoals pacemakers en spuitjes.

Applicaties voor nauwkeurige positionering

Stapmotoren kunnen nauwkeurige positioneringstaken uitvoeren door kwantitatieve beweging en vaste stappenhoeken, waardoor ze veel worden gebruikt in verschillende precisie-positioneringsapparatuur,optische apparatuur, textielapparatuur, computerborduurmachines, medische apparatuur, automatiseringsapparatuur, enz. Deze apparatuur vereist meestal zeer nauwkeurige en stabiele positioneringsmachines,en stappenmotoren zijn perfect voor dergelijke taken.

Samengevat kunnen stappenmotoren op grote schaal worden gebruikt op verschillende gebieden vanwege hun kenmerken van kwantitatieve beweging en vaste stappenhoek.een nauwkeurigere en efficiëntere drijvende kracht voor mechanische apparatuur om een hogere productie-efficiëntie en -kwaliteit te bereiken.

2Algemene technische specificaties van de hybride stapsmotor

3. Hybride stappenmotor Performance Datasheet

4Mechanische afmetingen (in mm)

5Draadverbinding

6. Dreefmoment snelheidscurves
