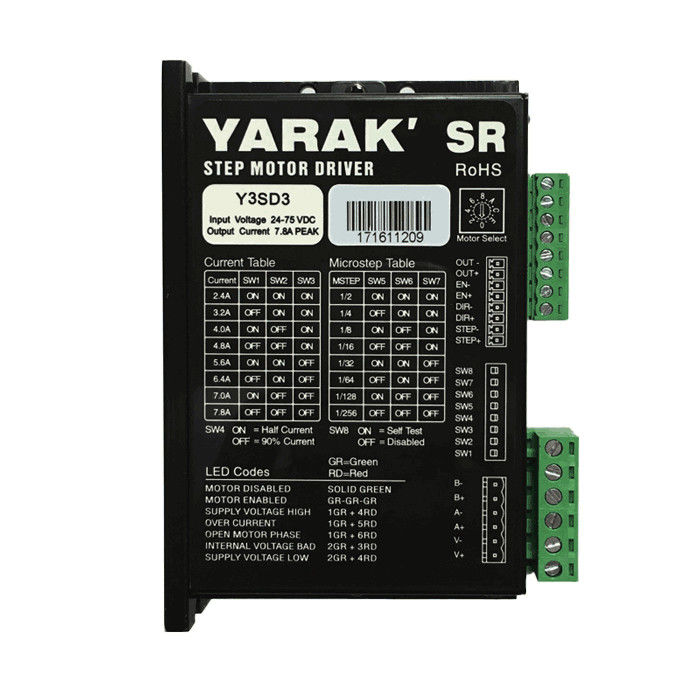

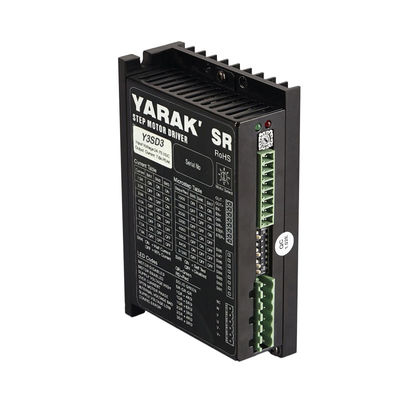

Y3SD3 7.8A 3-fase stappenmotor met alarmuitgang 24-75VDC Invoerspanning en 1,5 tot 7,8A stroomuitgang

1. Overzicht van de producten
Y3SD3 is een gelijkstroominvoer 3-fase stappenmotor, die kan worden gecombineerd met een 3-fase hybride stappenmotor met een nominale fase-stroom van 1,5A tot 7,8A.3-fase stapper systeem nauwkeurigheid en gladheid is beter dan 2-faseIn het algemeen.

Beginselen voor de selectie van de stapdriver:

Bij de keuze van een geschikte stappentrainer moeten de volgende factoren in aanmerking worden genomen: motortype, motorspanning, motorfase-stroom, micro-stappen of onderverdeling, maximale invoerfrequentie en mechanische afmetingen.

De open-loop en gesloten-loop stappenmotoren hebben verschillende drivers nodig. tegelijkertijd moeten de 2-fase, 3-fase en de 5-fase stappenmotor ook verschillende stappenmotoren kiezen. op basis van de belasting,berekenen van het koppel dat nodig is voor de stappenmotor.

Bij het selecteren van de stap aandrijving, moet u ervoor zorgen dat de aandrijving output stroom is een groter bereik. Dit kan het systeem testen op verschillende spanningsniveaus aan verschillende toepassingsbehoeften te voldoen.De uitgangsstroom van de aandrijving mag niet kleiner zijn dan 1.4 keer de nominale stroom van de motor.

Kies verschillende micro-stappen of onderverdelingen om de gladheid van de motor te testen.

Omdat de frequentie van het signaal de snelheid van de motor bepaalt.het is noodzakelijk om specifiek te bevestigen of de aandrijving een voldoende hoge frequentie van het bedieningssignaal kan ontvangen;.Dit hangt voornamelijk af van de prestaties van de fotovoltaïsche koppelingsinrichting en of de prestaties van het perifere filtercircuit het hoogfrequente storingssignaal duidelijk kunnen filteren..

Ten slotte dient te worden overwogen of de grootte van de stappen aandrijving overeenkomt met de grootte van de plaats voor de installatie.

Y3SD3 wordt veel gebruikt in toepassingen voor bewegingscontrole, zoals fabrieksautomatisering, houtsnijmachines, productie van elektronische producten, logistiek sorteren, robots, diverse speciale automatiseringsapparatuur,medische apparatuur, CNC-machines, laserapparatuur, drukmachines, materiaalverwerking, veiligheidssystemen, navigatiesystemen, industriële tests en metingen, enz.Er zijn veel gebieden zoals meet- en metersystemen.
