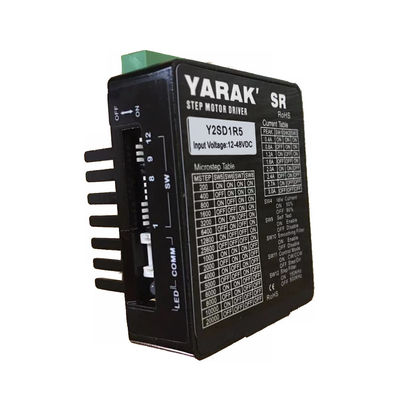

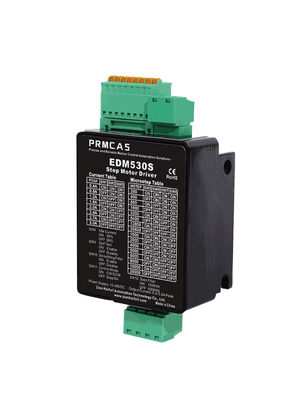

Compact Open Loop Mini Stepper Driver 3.0A 2-Fase Y2SD1R5 12 tot 48VDC Input

Merknaam:	YARAK
Modelnummer:	Y2SD1R5 Mini
MOQ:	≥50PCS
Verpakking:	50 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS

Type:

Open lus

Fase:

Fase 2

Inlaatspanning:

12 aan 48Vdc

Besturingsmodus:

Plus+Direction, CW & CCW

Beheerssignaal:

5 VDC en 24 VDC Compatibel

Uitgangsstroom ((A):

0.4 tot 3.0

Bijzondere functies:

Automatische afstemming, zelftest, selectie van de inertiekracht van de belasting, filter van het in

Matching motoren:

Nema 8 tot 34

Hoogtepunten:

Compact ontwerp, compatibiliteit voor brede toepassingen, topprestaties en betrouwbaarheid

Aanpassing:

Beschikbaar met MOQ

Levering vermogen:

10000 stuks per maand

Markeren:

Open loop mini stepper driver

Mini Stepper Driver 3.0A

Y2SD1R5

Productbeschrijving

Y2SD1R5 3.0A 2-fase open lus mini-stapper aandrijving met compact ontwerp voor Nema 8 tot 23 hybride stepper motoren

1. Overzicht van de producten

Deze YSD1R5 mini stepper driver is gespecialiseerd door de uitstekende kleine grootte met max. 3A uitgang,Dit maakt het een ideale keuze voor toepassingen die niet veel ruimte hebben voor de installatie van stappenregelaars..

Digitale stapperdrivers nemen DSP voor signaalverwerking en -besturing voor betere prestaties en flexibele applicatiegerichte aanpassing.en nauwkeurige controle van de motorbeweging door middel van een goed ontworpen besturingsalgoritmeHet maximale verschil tussen de analoge en de digitale stappenmotor is dat de digitale de trillingen, het geluid en de verwarming van de stappenmotor effectief kan verminderen.met name bij lage snelheid en bij lage micro-stepping (onderverdeling)In het algemeen hebben de digitale stapperdrivers een betere prestatie dan de analoge.

Ook de verwarming van Y2SD1R5 is vrij klein, waardoor het ook geschikt is voor het verwarmen van gevoelige toepassingen, zoals medische toepassingen, chemische toepassingen, enz.

Enkele voordelen:

Hoge precisie: de stappenmotor is zeer nauwkeurig, zodat een hoge precisie van de bewegingscontrole kan worden bereikt.

Zonder opeenhopende fouten: In tegenstelling tot de servomotor, zal de trappemotordriver geen fouten ophopen en zijn de stappen van elke rotatie of beweging vast.

Snelle reactie: de stapmotor heeft een korte reactietijd, waardoor in korte tijd een nauwkeurige bewegingscontrole kan worden bereikt.

Energiebesparing: Omdat de trappemotordriver alleen de elektrische puls ontvangt wanneer deze nodig is, verbruikt hij weinig energie.

Eenvoudig onderhoud: De structuur van de stappenmotor is eenvoudig en dus relatief eenvoudig te onderhouden.

2. Hoofdtechnische specificaties

Artikel 1	Beschrijving
Inlaatspanning	12 tot en met 48VDC
Uitgangsstroom	0.4 tot en met 3,0 A (piek)
Controlemodus	Puls en richting. CW & CCW (geselecteerd door de springer aan boord)
Beheerssignaal	5VDC en 24VDC Compatibel
Micro-stap Bereik	16 soorten, 1-128 Micro Step instellingen, Van 200 tot 25600 Pules/ronde
Stroom in lege toestand	50% of 90% door het instellen van springers
Speciale functies	Autostuning, zelftest, micro-stap interpolatie, Selectie van de belastinginertie
Invoersignaal Filteren	150 kHz digitale filtering voor scenario's met lage micro-stappen 2 MHz digitale filtering voor scenario's met een hoge micro-stap
Bescherming	Metalen, hoge EMC prestaties, Elektrische bescherming op meerdere niveaus
Matching motoren	Aanpasbaar op stappenmotoren van Nema11 tot Nema23

3. Externe interfaces van de stapperdriver

Compact Open Loop Mini Stepper Driver 3.0A 2-Fase Y2SD1R5 12 tot 48VDC Input 0

4Beschrijving van de LED-statusindicator

Op basis van de LED-statusindicatoren kan de werkstatus van de bestuurder of abnormale oorzaken worden vastgesteld.

Compact Open Loop Mini Stepper Driver 3.0A 2-Fase Y2SD1R5 12 tot 48VDC Input 1

5. Output Huidige instellingen

Schakelinstellingen			Piekstroom /A
SW1	SW2	SW3	Piekstroom /A
Af!	Af!	Af!	3.0
Op	Af!	Af!	2.7
Af!	Op	Af!	2.4
Op	Op	Af!	2.0
Af!	Af!	Op	1.6
Op	Af!	Op	1.2
Af!	Op	Op	0.8
Op	Op	Op	0.4

Idelstroom kan worden ingesteld op 50% van nromal bij SW4 ON en 90% bij OFF.

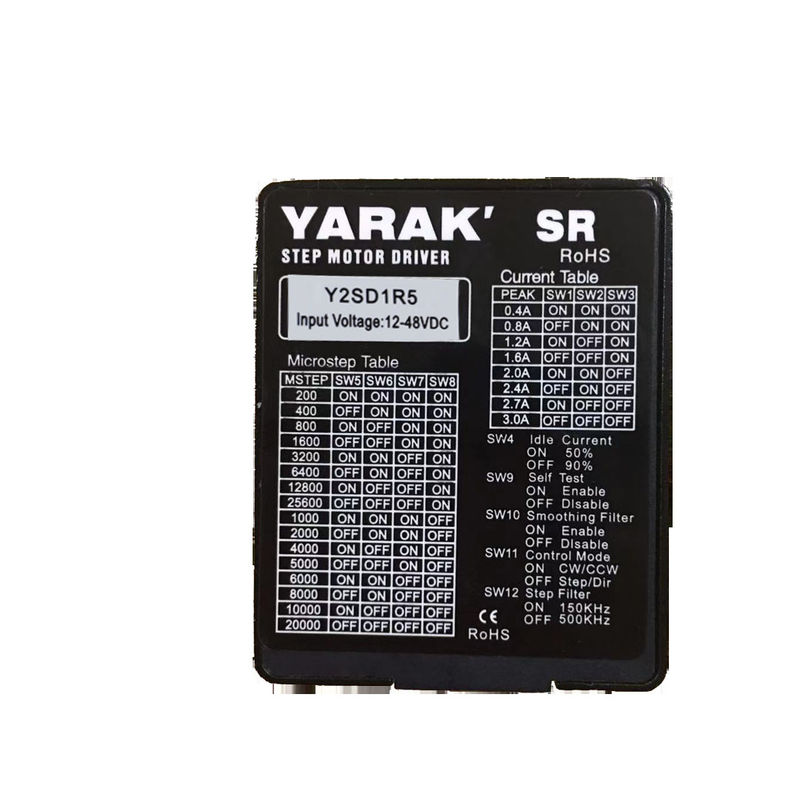

6. DIP-schakelaars

SW5	SW6	SW7	SW8	Micro-stappen	PPR
vanF	Afgesloten	Afgesloten	0 FF	125	25000
Aan	Afgesloten	Afgesloten	0 FF	100	20000
Afgesloten	Aan	Afgesloten	0 FF	50	10000
Aan	Aan	Afgesloten	0 FF	40	8000
Afgesloten	Afgesloten	Aan	0 FF	25	5000
Aan	Afgesloten	Aan	0 FF	20	4000
Afgesloten	Aan	Aan	0 FF	10	2000
Aan	Aan	Aan	0 FF	5	1000
Afgesloten	Afgesloten	Afgesloten	0 N	128	25600
Aan	Afgesloten	Afgesloten	0 N	64	12800
Afgesloten	Aan	Afgesloten	0 N	32	6400
Aan	Aan	Afgesloten	0 N	16	3200
Afgesloten	Afgesloten	Aan	0 N	8	1600
Aan	Afgesloten	Aan	0 N	4	800
Afgesloten	Aan	Aan	0 N	2	400
Aan	Aan	Aan	0 N	1	200

7. Andere DIP-instellingen

DIP geen.	Functie	Beschrijving
SW9	Zelfonderzoek	Aan: de motor draait 1 rpm/s voor 1 ronde in de rij van de klok en 1 ronde achteruit.
SW10	Micro-stap interpolatie	Aan: Micro-stap interpolatie ingeschakeld, stel voor om Gebruik wanneer de micro-stap kleiner is dan 8. Uit: functie uitgeschakeld.
SW11	Selectie van de pulsmodus	Op: CW en CCW Af: Puls en richting
SW12	Invoersignaal Digitaal filteren	Aan: 150 kHz, geschikt voor lage micro-stapinstellingen Af: 2 MHz, geschikt voor hoge micro-stapinstellingen

8Beheerssignalen.

Invoersignalen worden als volgt beschreven:

Afbeelding	Naam van de terminal	Functie
Stap 1	Pulssignaal	Ontvang 5-24V/NPN/PNP signaal
DIR	Richtingssignaal	Ontvang 5-24V/NPN/PNP signaal
Vervaardiging	Signaal inschakelen	Ontvang 5-24V/NPN/PNP-signaal; EN geen ingang, motor ingeschakeld

9- Verbindingen.

Invoerverbindingen:

Compact Open Loop Mini Stepper Driver 3.0A 2-Fase Y2SD1R5 12 tot 48VDC Input 2

10Mechanische afmetingen

Compact Open Loop Mini Stepper Driver 3.0A 2-Fase Y2SD1R5 12 tot 48VDC Input 3
