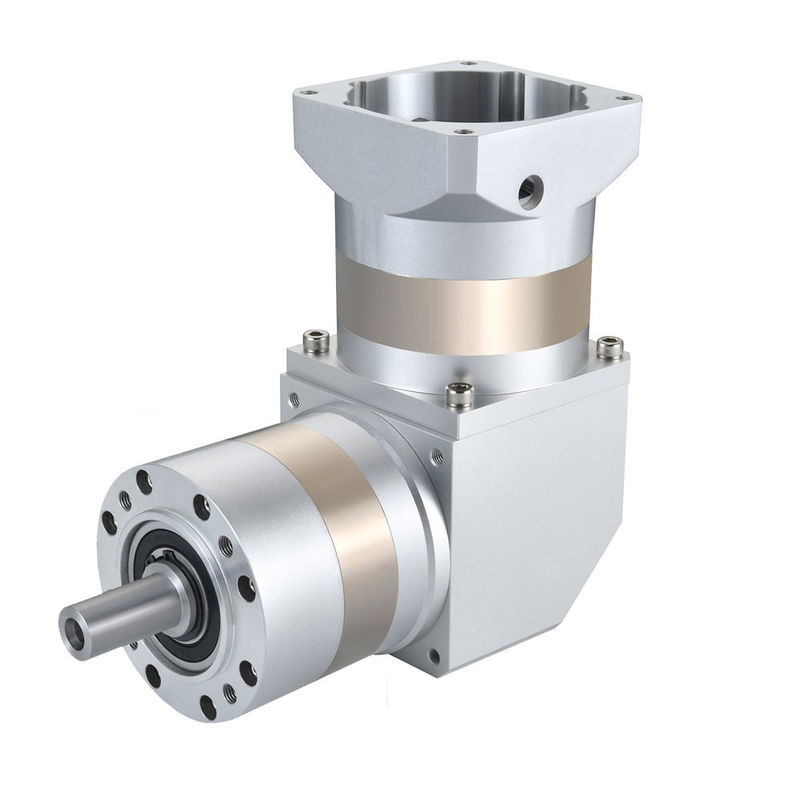

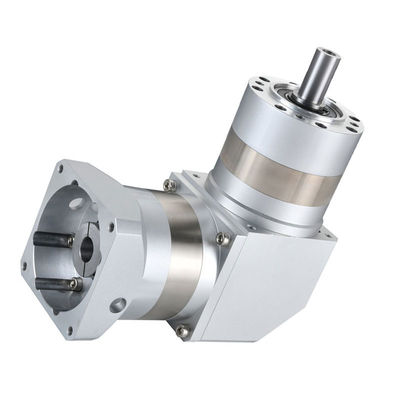

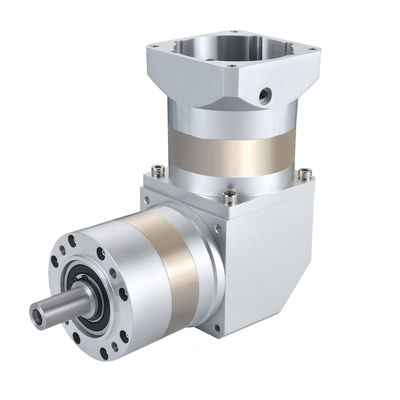

ZPLE120-L2 2-stage RATIO 12 tot 70 rechthoekige sporenversnelling Planetaire versnellingsbak voor CNC's en diverse industriële automatiseringstoepassingen

Hoge precisieZPLE120-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70)-S2-P2met een vermogen van niet meer dan 50 W

• CNC-machines, met inbegrip van het snijden, graveren, frezen, enz., van materialen zoals hout, metalen, stenen, glas, enz.
• Lasermachines, zoals snijden, markeren, solderen, enz.
• Plasma-machines, textielmachines, drukmachines, voedselverwerkings- en medische machines, verpakkingsmachines enz.
• Fabriekautomatisering, logistieke automatisering, robotica enz.
• Medische en biologische apparatuur, testbedden, enz.
• Andere industriële segmenten, zoals stapelen, SPM-automatiseringssystemen, lucht- en ruimtevaartindustrie, militair enz.

Kaifull PRMCAS-planetaire reducentenkenmerken en voordelenals hieronder,

Compacte structuur:De structuur van de planetaire reducer is compact. In vergelijking met andere reducersoorten is het volume klein en kan het in beperkte ruimte een rol spelen.

Stabiel en soepel stuur:Het aantal versnellingen is groot.

Sterke draagcapaciteit:Planeta reducer kan hoge belastingen weerstaan, geschikt voor verschillende belastingsomstandigheden.

Hoge nauwkeurigheid:Vanwege het grote contactgebied van de planetaire versnellingsbak en het aantal tanden van elk versnellingswiel is de nauwkeurigheid hoog, wat kan voldoen aan de vereisten voor een hoge precisie van de transmissie.

Noemregels

Als u de mechanische tekeningen van een model nodig hebt of een aanpassing wilt, neem dan op elk moment contact met ons op via sales@zionkaifull.com, of whatsapp +8618682160096.

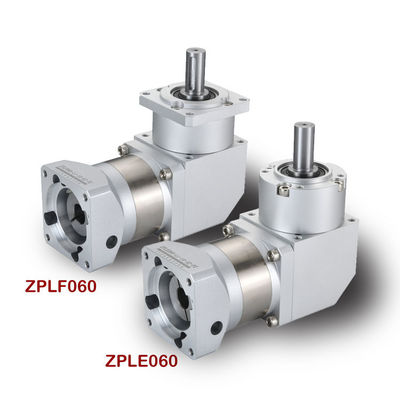

Technische specificaties van meer modellen van de ZPLFZPLF-serie,

Als u de mechanische tekeningen van een model nodig hebt of een aanpassing wilt, neem dan op elk moment contact met ons op via sales@zionkaifull.com, of whatsapp +8618682160096.

Opmerking:Als u problemen ondervindt bij de keuze van het model,Neem gerust contact met ons op ende meest geschikte reducer wordt aanbevolen.

Meer soorten Spur Gear Planetary Gearboxes beschikbaar

• De garantieperiode is van 18 maanden tot 2 jaar, afhankelijk van de producten.
• 24*7 klanttechnische ondersteuning via e-mail, WhatsApp, TeamViewer, spraak- of video-oproep, enz.
• Technische opleidingsdiensten op afstand of ter plaatse, enz.
• Meer diensten naargelang de behoefte van de klant.

DewerkingsbeginselDe verdeling van de snelheid van de planetary reducer is voornamelijk gebaseerd op de transmissie van het planetary wheel-systeem.

De interne structuur bestaat voornamelijk uit zonnewielen, planeetwielen en een innerlijke tandwielcirkel.het planeetwiel bevindt zich tussen het zonnewiel en de binnenwielAls de zonnewielen draaien, genereren de planetaire wielen een rotatie onder zijn werking.en tegelijkertijd draaien langs de banen van de binnenste versnellingDeze unieke bewegingsmethode stelt de planetaire reducer in staat een hogere vertraging te bereiken.

Bovendien heeft het ontwerp van de planetaire reducer de kenmerken van compacte structuur, hoge transmissie-efficiëntie en laag geluid, die op industrieel gebied veel worden gebruikt.

Gemeenschappelijke specificaties van planetaire reducenten

Verminderingsgraad:De waarde van de verhouding tussen de invoer snelheid en de uitvoer snelheid.

Etapennummer:Omdat een stel planetaire tandwielen niet kan voldoen aan een grote transmissieverhouding,soms zijn twee of drie sets nodig om aan de eisen van de gebruiker te voldoen voor grotere transmissieverhoudingenDoor de toename van het aantal planetaire versnellingen zal de lengte van de planetaire versnellingsbak toenemen en zal de efficiëntie afnemen.

Volledige belastingdoeltreffendheid:Verwijst naar de vermogenstransmissie-efficiëntie van de reducer bij maximale belasting (uitgangsmoment bij storing).

Gemiddelde levensduur:Verwijst naar de continue werktijd wanneer de versnellingsbak de nominale belasting draagt met de hoogste invoeromzet.

Nominaal uitgangsmoment:De standaard uitgangsmomentwaarde voor een planetaire versnellingsreductieapparatuur. Bij deze waarde, wanneer de uitgangs snelheid 100 t/min is, is de levensduur van de reductieapparatuur de gemiddelde levensduur.de gemiddelde levensduur van de vertraging zal afnemenWanneer het uitgangsmoment meer dan het dubbele van de waarde is, gaat de reducer uit.

Glijmiddel:De planetaire snelheidsreductie is een volledig afdichtingsapparaat, waardoor het gebruik van smeermiddel gedurende de gehele gebruiksduur niet nodig is.

Geluid:Deze waarde wordt gemeten wanneer de invoer snelheid 3000 t/min is, zonder belasting, en op een meter afstand van de reducer.

Reactie:Bevestig het uitgangspunt, draai het ingangspunt in de wijzerwijze en tegen de wijzerwijze, zodat wanneer het uitgangspunt het nominale koppel ± 2% van het koppel genereert,er is een kleine hoek verplaatsing op de input terminal van de reducerDe eenheid is boogmin, wat een zesde van een graad is.
