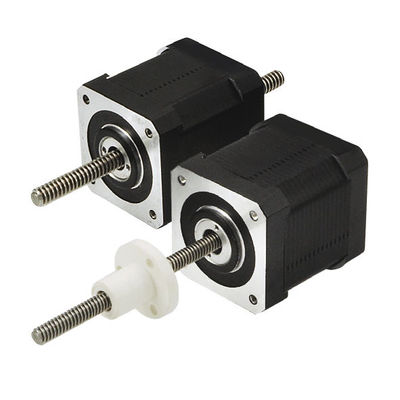

1. Hybride lineaire stappenmotor

Een hybride lineaire stappenmotor is een gebruikelijk lineair bewegingsbesturingsapparaat dat wordt gebruikt om rotatiebeweging om te zetten in lineaire verplaatsing.moeren en besturingssystemen.

Door de schroefstaaf die rechtstreeks aan de motorrotor is verbonden,en de noten zijn uitgerust met een voedingsrotatiebeweging om het transport in een rechte lijn door de relatieve verplaatsing met de schroef te sturenDit product zal in de motorkarosserie worden ingebouwd. Het hoeft niet te worden geconfigureerd met extra riemen, versnellingsbakken,met een vermogen van niet meer dan 10 WDe verlaging van de precisie door meerdere overdrachten, de verlaging van de kosten voor de aankoop van onderdelen en de tijd voor de montage van het systeem, de verlaging van de kosten voor de aankoop van onderdelen en de verlaging van de tijd voor de montage van het systeem, de verlaging van de kosten voor de aankoop van onderdelen en de verlaging van de tijd voor de montage van het systeem, de verlaging van de kosten voor de aankoop van onderdelen en de verlaging van de tijd voor de montage van het systeem, de verlaging van de kosten voor de aankoop van onderdelen en de verlaging van de tijd voor de montage van het systeem.het verbeteren van de benutting van de ruimte en de nauwkeurigheid van de plaatsing van de structuur.
De productstructuur is eenvoudig en compact, en het kan een verscheidenheid aan oplossingen bieden volgens de behoeften van de klant.en holle schachten volgens de behoeften van de klant, en kan systemische producten leveren.

Het apparaat van de schroefmotor heeft de kenmerken van hoge precisie, hoge laadcapaciteit en hoge betrouwbaarheid, dus wordt het op grote schaal gebruikt op het gebied van industrie en automatisering,met inbegrip van telecommunicatie, testapparatuur, industriële automatiseringscontrole, machine-gereedschapsproductie, medische apparatuur, 3D-printen, zonne-trackingsystemen, enz. om nauwkeurige positie- en snelheidscontrole te bereiken.

Toepassing:

Hybride lineaire stappenmotoren zijnveel gebruikt ineisen inzake hoge precisieautomatiseringstoepassingen, zoals fabrieksautomatisering, nauwkeurige kalibratie, nauwkeurige vloeistofmeting en nauwkeurige positiebeweging, elektronische productie, halfgeleiderproductie, medische apparatuur,testplatformsDe volgende zijn enkele van de toepassingen.

• Lifttoestel: wordt gebruikt voor het tillen van platforms, liften, liften, enz.
• Geautomatiseerde apparatuur: materialen voor transport, assemblage, testen en verpakking voor automatiseringsproductielijnen.
• Medische apparatuur: medische bedden, chirurgische robots, CT-scanners, enz. vereisen nauwkeurige trainingsapparatuur.
• 3D-printen: Het wordt gebruikt om de precieze positie van de printkop te controleren om een driedimensionale structuur te bouwen.De hybride lineaire stapmotor kan efficiënte en nauwkeurige positiecontrole bereiken, dus het wordt veel gebruikt in 3D-printers.
• CNC-gereedschapsmachines: voor het snijden, frezen, boren en verwerken van materialen.met een vermogen van meer dan 10 W,In de CNC-machine wordt de schroefstapmotor gewoonlijk gebruikt om de positionering en de locatiecontrole te bedienen.het speelt een vitale rol bij de precisie van de verwerking en het voltooien van de kwaliteit van het product.
• Zonne-opsporingssysteem: automatische opsporing van de zonnepositie van zonnepanelen om meer zonne-energie te verkrijgen.
• Verpakkingsmachines: de hybride lineaire stappenmotor kan een zeer nauwkeurige positiebeheersing bieden en wordt daarom veel gebruikt in verpakkingsmachines.het kan worden gebruikt om operationele taken zoals positionering te beheersen, cilinderdruk, en om de nauwkeurigheid van de verpakking te verbeteren.

Modelkeuze

Bij de keuze van hybride lineaire motoren moeten de volgende factoren in aanmerking worden genomen.

Elektrische grootte selectie (krachtvraag):

De grootte en maximale stuwkracht van de motor, en de bovenste grenswaarde van de belasting.

Na de keuze van de juiste motor en de juiste afmeting op basis van de stuwkracht moet de juiste gids ook rekening houden met snelheid en versnelling.De snelheid van de hybride lineaire stappenmotor is omgekeerd evenredig aan de stuwkracht, d.w.z. het verhogen van de werkingssnelheid van de motor zal de stuwkracht van de schroefmotor dienovereenkomstig verminderen.Verwijst u naar een andere referentie.

Hoewel deze twee stappen een basis vormen voor de keuze van de schroefmotor, moeten ook andere variabelen rekening houden met de werkcyclus, de levensduur van het systeem, omgevingsfactoren, herhaalde plaatsingsnauwkeurigheidaanvaardbare ruggaten, vereisten voor versnelling/vertraging, rijomstandigheden, niveaus, niveaus of verticale installatie.

Aangezien veel variabelen van invloed zijn op de keuze van schroefmotoren, wordt het ten zeerste aanbevolen dat gebruikers feitelijke tests uitvoeren voordat modellen voor uw toepassing worden afgerond.

Indien nodig kunnen wij ook snelle en hoogwaardige aanpassingen doen op basis van de eisen van de klant.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties
Lineaire naamregels voor stappenmotoren,


Algemene specificaties


3. 20LHS0494/0244/0164 Tipe in eigen beheerHVervaardiging van elektrische motoren

Opmerking: Aanpassing van motorspecificaties beschikbaar.
Beschikbare specificaties van de schroeven,



4Mechanische afmetingen (in mm)

Geen mechanische tekeningen van het onderstaande type.

Mechanische tekeningen van het type buitenste moer als hieronder,

5Kracht- en polssnelheidscurves


6. Bedrading
