Lineaire hybride stappenmotor

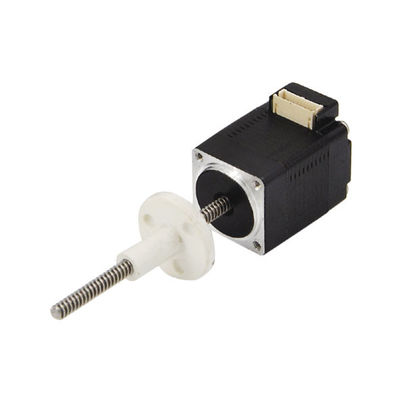

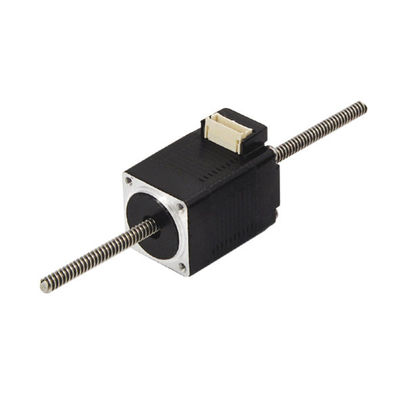

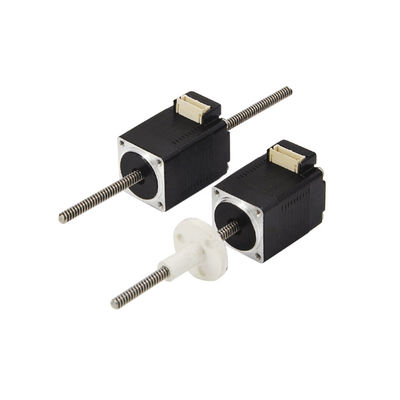

20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators

Alle Categorieën

Spoorplanetaire versnellingsbak

Helicale planetaire versnellingsbak

Lineaire hybride stappenmotor

Neem contact met ons op

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Contact opnemen

20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators

Merknaam:	PRMCAS
Modelnummer:	20LHS0494/0244/0164 reeks
MOQ:	≥50PCS
Verpakking:	1 stuks per karton
Betalingsvoorwaarden:	T/T op bedrijfskontobasis

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE, ROHS, CCC

Grootte van het frame:

Nema 8, 20 mm

Fase:

Fase 2

Staphoek:

10,8°

HOEKnauwkeurigheid:

00,09°

Nominale stroom:

0.49/0.24/0.16A

Aanbevolen belastinglimiet:

Draden:

Hoogtepunten:

Laag geluid, lage trillingen, lage verwarming, hoge gladheid, hoge betrouwbaarheid

Aanpassing:

Ondersteund

Levering vermogen:

10000 stuks per maand

Markeren:

2 fasen lineaire hybride stappenmotor

Productbeschrijving

1. Doeltoepassingen
Het rijdende principe van de hybride lineaire stappenmotor is gebaseerd op stappentechnologie.Het schroefmechanisme transformeert de rotatiebeweging in een lineaire beweging om een zeer nauwkeurige positiecontrole te bereikenIn het feitelijke toepassingsproces zal de motorcontroller werken volgens verschillende besturingsmodus, zoals de full-step-modus, de half-step-modus enz.De keuze van deze modi zal van invloed zijn op de rotatiesnelheid en de nauwkeurigheid van de positiebeheersing van de motorOok zijn er verschillende soorten schroefleidingen en slag om aan de vereisten van verschillende toepassingen te voldoen.

Voordelen:

De hybride lineaire motoren hebben verschillende voordelen ten opzichte van andere lineaire transmissie systemen, waaronder:

1Precisiecontrole: het kan een zeer nauwkeurige positie- en snelheidscontrole bereiken.

2- Hoog draagvermogen: bestand tegen grote belastingen en geschikt voor verschillende toepassingen.

3Betrouwbaarheid: het heeft een lange levensduur en is stabiel en vereist minder onderhoud.

4Eenvoudige structuur: De structuur is relatief eenvoudig, gemakkelijk te installeren en onderhouden.

5. Lage geluidsdruk: meestal is de geluidsdruk bij het werk laag en is het geschikt voor de omgeving die een stille werking vereist.

De hybride lineaire motor heeft een breed scala aan toepassingsscenario's en heeft overeenkomstige toepassingen op het gebied van automatisering, machines, precisieinstrumenten.in de verwerkende industrieën zoals staalIn de automobielindustrie, in de lucht- en ruimtevaartindustrie en in de luchtvaartindustrie worden stapsgewijze motoren veel gebruikt in automatische besturingssystemen, plaatsbeheersing op de productielijn, materiaaltransport en sortering.

2Regels voor de benaming van hybride stapsmotoren en algemene technische specificaties

Lineaire naamregels voor stappenmotoren,

20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators 0

Algemene specificaties

Staphoek	1.8° (2e fase)
Steevenhoek nauwkeurigheid	± 0,09°
Grootte	Nema 8
Isolatiegraad	500VDC, 20 MΩ Min. Klasse B
Dielectrische sterkte	500 VAC voor 1 minuut
Temperatuurverhoging	Minder dan 80°C (nominale stroom)
Oppervlaktemperatuur	Max.toegelaten 100°C
Vochtigheidsbereik	20% tot 90% RH
IP-klasse	IP40
Certificaten	RoHS, CE, CCC

3. 20LHS-serie HVervaardiging van elektrische motoren

Modelnaam	Bedrading	Nominale spanning	Geclassificeerd Stroom	Weerstand/FASE	Inductievermogen /fase	Energieverbruik	Temperatuur.	Gewicht	Isolatie Resistentie
20LHS0494 20LHS0244 20LHS0164	Bipolair	2.5V	0.49A	5.1Ω	1.5 mH	2.45W	75°C	43 g	20MΩ
		5V	0.24A	20.4Ω	5.0 mH
		7.5V	0.16A	45.9Ω	11.7mH

Opmerking: Aanpassing van motorspecificaties beschikbaar.

Beschikbare specificaties van de schroeven,

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
U	φ3,5	0.001524	0.3048
N	φ3,5	0.003048	0.6096
K	φ3,5	0.006096	1.2192
J	φ3,5	0.012192	2.4384

Code	Afmetingen van de draad van de schroefdraad in mm
Code	diameter	stap	lood
AB	φ3,5	0.005	0.5
Airconditioning	φ3,5	0.01	1.0
AD	φ3,5	0.02	2.0
AE	φ3,5	0.04	4.0

4Mechanische afmetingen (in mm)

mechanische tekeningen van het niet-captive type,

20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators 1

mechanische tekeningen van het type externe moer,

20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators 2

5Kracht- en polssnelheidscurves
20LHS serie 60N Kracht 2 fase Nema8 Geen Captive & External Nut Hybride lineaire Stepper Motors Lineaire Accuators 3

6. Bedrading
